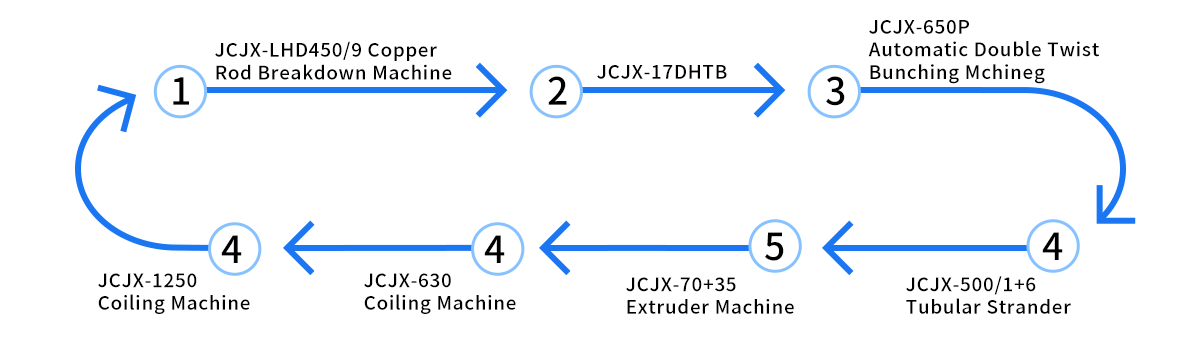

Existuje celkom sedem výrobných liniek, ako je znázornené na nasledujúcom obrázku:
1. Stroj na rozbíjanie medených tyčí JCJX-LHD450/9
2. JCJX-17DHTB
3. JCJX-650P automatický dvojitý točivý zväzovací stroj
4. JCJX-500/1 6 Rúrkový Strander
5. Vytlačovací stroj JCJX-70 35
6. Navíjačka JCJX-630
7. Navíjačka JCJX-1250

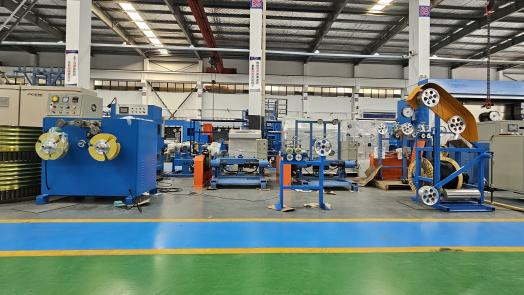

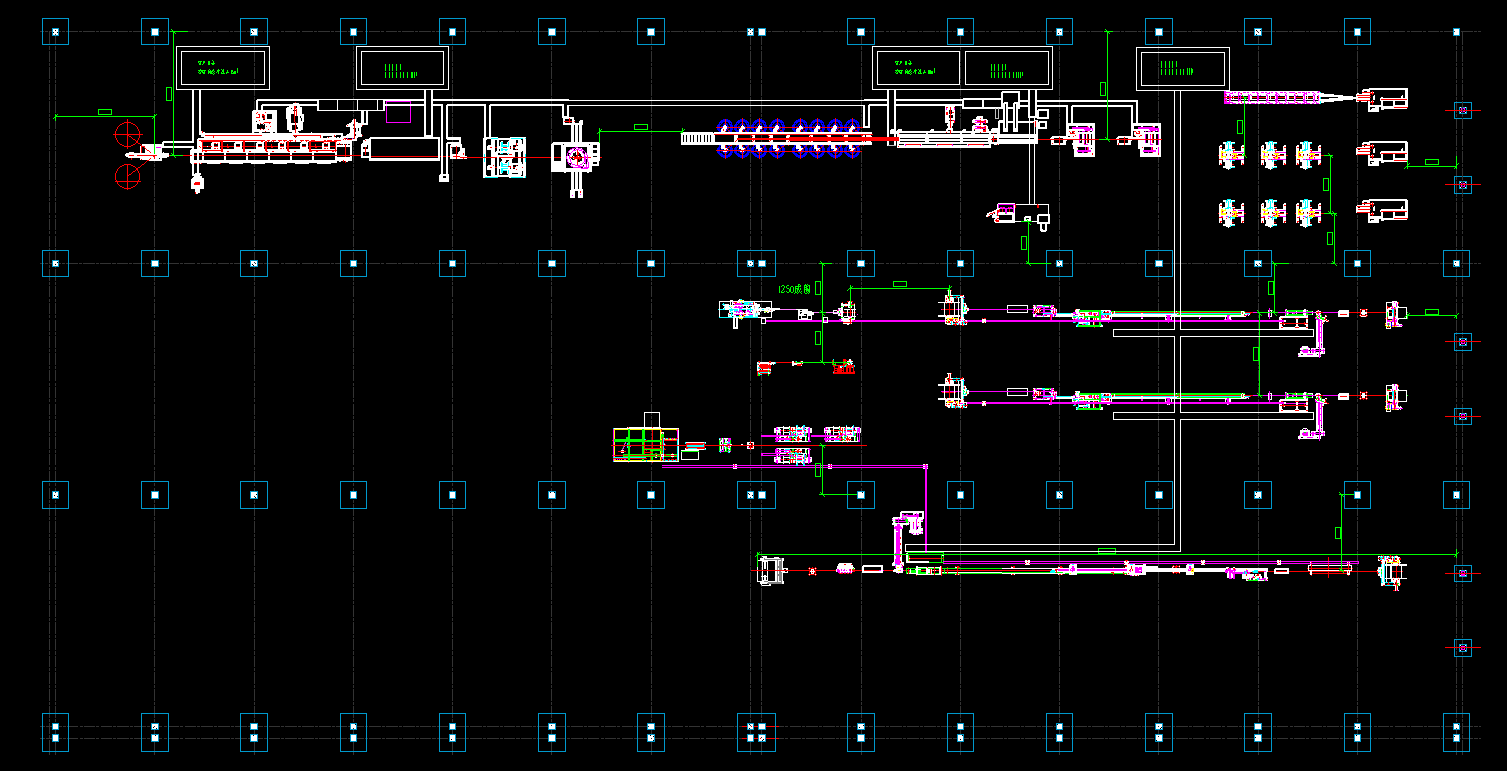

Výkresy plánovania továrne zákazníka

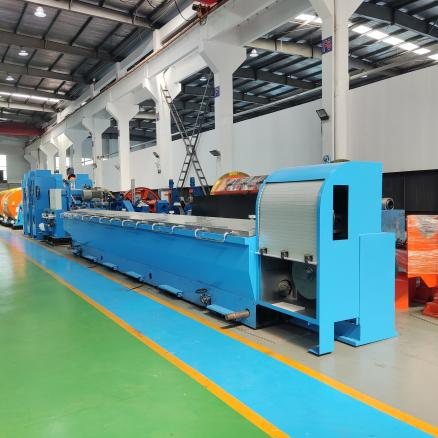

JCJX-LHD450/9
LHT450 Copper Rod Breakdown Machine je ťažné zariadenie, ktoré ťahá medený drôt s priemerom 8 mm až 1,2 mm-4,0 mm. Má telo prevodovky z liateho železa, pracuje s nízkou hlučnosťou a na povrchu je potiahnuté karbidom volfrámu.
Maximálny priemer vtoku: Φ 8mm
Výstupný priemer: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Typ stroja | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. vstupný priemer (mm) | φ8 | φ8 | φ8 |
| Priemer výstupu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. rýchlosť linky (m/s) | 25 | 22 | 20 |
| Stavba tela | Vyžehlený odliatok |
| Typ prevodovky | Vďaka vysoko presnému brúsnemu prevodu |
| Pevný rýchlostný hriadeľ Dia. (mm) | Pevný rýchlostný hriadeľ Dia. (mm) |
| Kresliaci navijak | φ450 |
| Výkon hlavného motora (KW) | Potiahnuté volfrámom |
| Lopatkový motor s pevnou rýchlosťou (KW) | 280 |
| Typ mazania | 75 |
| Typ mazania | Ponorenie |
| Voliteľná výbava | 1. 450T kontinuálne žíhacie zariadenie 2. Dvojité rake-up 3. Navíjačka 4, odber WS-1000 |

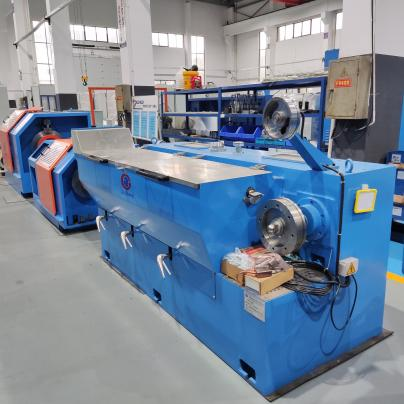

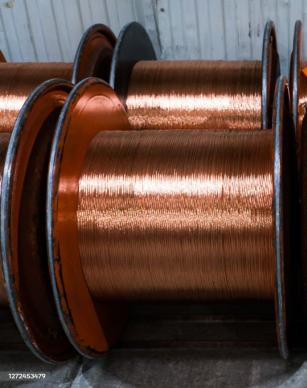

JCJX-17DHTB
Rýchlosť ťahania je medzi vysokorýchlostnými a nízkorýchlostnými strojmi na ťahanie drôtu. Je vybavený kontinuálnym žíhacím zariadením, ktoré môže vykonávať online tepelné spracovanie drôtu počas procesu ťahania, aby sa odstránilo pracovné spevnenie a obnovila sa plasticita kovu.
1. Systém automatického riadenia napätia s dvojitým invertorom.
2. Zjednoťte 250 liatinový hlavný rám, presné strojové vybavenie, bez otrasov.
3. Navijak ošetrený volfrámom odolným voči opotrebovaniu.
4. Vhodné pre kontinuálne žíhanie, naberací stroj s hriadeľom a bez hriadeľa a navíjací stroj.
| Typ stroja | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Vstupný priemer (mm) | Φ3,5 |
| Priemer výstupu (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Zomrieť č. | 13 | 9 | 17 | 17 |
| Max. Rýchlosť linky (m/min) | 2000 | 1200 | 1800 | 1200 |
| Štruktúra tela | vyžehlený odliatok | | | |
| Sklzový pomer stroja | 20 % | 18 % | 20 % | 18 % |
| Typ prevodovky | 280 | 300 | 250 | 260 |
| Kotúč s pevnou rýchlosťou Dia. (mm) | Vďaka vysoko presnému brúsnemu prevodu | Reťazou |
| Výkon motora (KW) | 11(15) | 11 |
| Typ mazania | Úplné ponorenie | Typ spreja |
| Veľkosť navíjacej cievky (mm) | Φ500/Φ630 (vŕtanie je Φ127 mm) alebo zmenené podľa požiadavky |
| Voliteľné vybavenie | 1. Zariadenie na kontinuálne žíhanie 2. Navíjačka |
| Online zariadenie na kontinuálne žíhanie |
| Typ | 350 T | 250 T/B | 250 T/A |
| Štruktúra stroja | Horizontálne | Vertikálne | Vertikálne |
| Priemer žíhacieho kolesa (mm) | Φ350 | Φ250 | Φ250 |
| Priemer žíhacieho drôtu (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Typ ochrany pred žíhaním | Para alebo dusík |
| Žíhacie napätie | 0-65V (DC) | 0-60V (DC) |
| Žíhací prúd | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) |

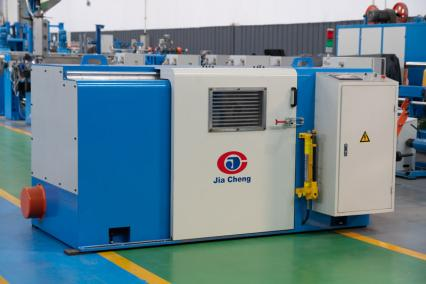

JCJX-650P automatický dvojitý točivý zväzovací stroj
Je prispôsobený na skrúcanie holého medeného drôtu, pocínovaného drôtu a lakovaného drôtu, čo je viac ako 7 prameňov. Magnetická brzda, ktorá sa automaticky zabrzdí pri pretrhnutí drôtu, využíva typ magnetickej práškovej spojky. (riadiaci výstup PLC).
1. Prevodník prijíma značku INOVANCE, ložiská sú dovážané značky.
2. Motor prijíma národnú prvotriednu značku
3. Nízke napätie on-off, brzda prijať špičkovú značku doma iv zahraničí.
| Typ stroja | JCJX-300P | JCJX-500P | JCJX-500PB |
| Použite | Na zväzovanie 7 holých medených, pocínovaných drôtov, smaltovaných drôtov |
| Typ ovládania | PLC HMI Ovládanie meniča |
| Plocha skrútenej časti (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Medený drôt Priemer (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Rozstup krútenia (mm) | 2:00-17:17 | 6,30-50,40 | 6,30-80,5 |
| Smer krútenia | S alebo Z |
| Prevzatie napätia | Napnutie ovládané magnetickou spojkou |
| Maximálna rýchlosť hlavného hriadeľa (ot./min) | 3000 | 3000 | 2500 |
| Typ prechodu | Priečne a vzdialenosť je možné nastaviť pomocou priečneho ložiska |
| Mazanie ložísk | Mazacia vsuvka s vysokoteplotným olejom | Tenké olejové mazanie, cirkulačné chladenie |
| Typ nakladania a vykladania cievky | Hydraulický typ |
| Max. Paličkovaný dia. | Φ300 | Φ500 | Φ500 |
| Jednotka automatického zastavenia | Automatické zastavenie pri dosiahnutí nastavenej dĺžky a prerušenie drôtu vo vnútri aj vonku |
| Brzda | Magnetická brzda |
| Výkon motora (kw) | 4 | 5.5 | 5.5 |
| Výška stredu hlavného hriadeľa (mm) | 630 | 700 | 700 |

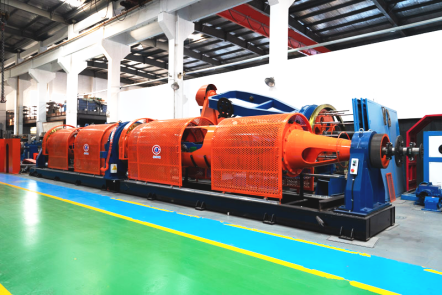

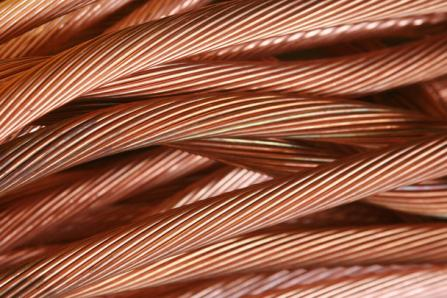

JCJX-500/1 6 Rúrkový Strander
Stroj sa používa na výrobu medeného lankového drôtu, hliníkového lanka s oceľovým jadrom a oceľového lana. Môže sa použiť aj na splietanie oceľového drôtu a izolovaného drôtu.
Podľa rôznych modelov je možné zvoliť maximálny vonkajší priemer krútenia: 12 mm a 15 m Podľa rôznych modelov je rozsah rozstupu krútenia 20~181, 20~331, 36~274
1. Ovládajte pohodlné ovládanie invertora PLC HMI.
2. Nízke náklady a vysoká účinnosť.
3. Vysoká rýchlosť, vysoká kapacita.
4. Tento stroj sa používa na výrobu medeného lanka, hliníkového lanka s oceľovým jadrom a oceľového lana. Môže sa použiť aj na lanko z oceľového lanka a izolovaného drôtu.
| Typ stroja | typ 400 | typ 500 | typ 630 |
| Priemer jedného medeného drôtu | Ø1,0-2,5mm | Ø 1,3-4,5 mm |
| Priemer jedného oceľového drôtu | Ø1,5-3,0 | Ø1,3-3,5mm |
| Priemer jednoduchého hliníkového drôtu | Ø1,5-4,0 mm | Ø1,8-5mm |
| Max lankový pr. | 12 mm | 15 mm |
| Rozsah výšky tónu | 20-181 mm | 20-331 mm | 36-274 mm |
| Rýchlosť otáčania trubice | 700 ot./min | Typ veľkého ložiska 600 ot./min | Typ veľkého ložiska 500 ot./min |
| Oporné koleso 500 ot./min | Oporné koleso 350 ot./min |
| Trakčné koleso pr | Ø800 400 mm | Ø 1250 mm | Ø 1250 mm |
| Odvíjacia cievka vo vnútri navíjača | 400 mm | 500 mm | 630 mm |
| Veľkosť navíjacej cievky | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

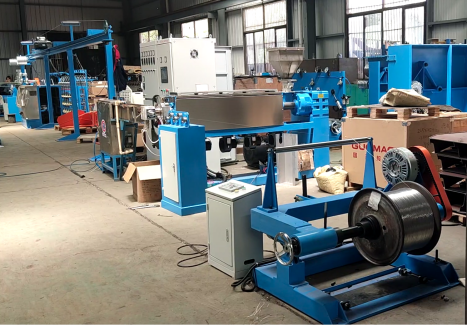

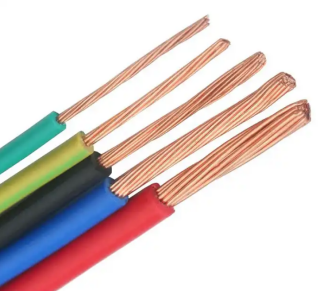

Extrudér JCJX-70 35
Presný dizajn skrutky, odolný, bez hlienu, neodstraňuje chróm, rýchlo mení farbu, s vysokou kapacitou, vysokou kvalitou, sústrednosť drôtu je viac ako 90%, s vysokou presnosťou ± 0,03. S dotykovým ovládaním PLC, jednoduchá obsluha, väčšia homizácia.
1. Použitie: používa sa na izoláciu káblov s PVC, LDPE, NYLON, TPU.
2. Výrobná linka pozostáva z: výplaty, hlavného stroja, hlavnej skrine, pevného žľabu, ťahu, odberu.
3. Voliteľné časti: húsenica, trblietavý stroj, laserové meradlo na skúšanie priemeru, skrutka LSZH, naberanie a odvíjanie portálového typu, naberanie a odvíjanie typu s koncovým hriadeľom.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Priemer skrutky (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Pomer L/D skrutiek | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytláčania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytláčania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytláčania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Výkon hlavného motora | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový priemer (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Veľkosť výplatnej cievky (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatná sila | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odťahovej jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odťahovacej jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulačná dĺžka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Veľkosť navíjacej cievky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Preberacia sila | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rýchlosť linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozmer (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnosť (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

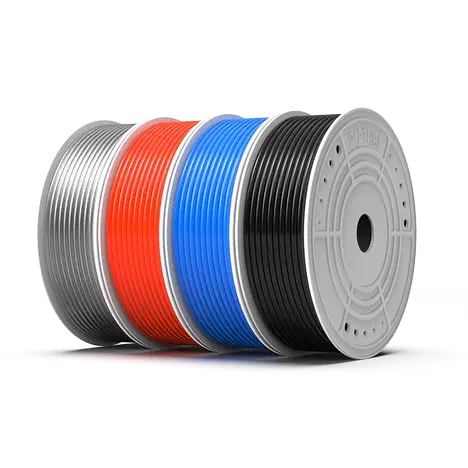

Navíjací stroj JCJX-630/1250
Používa sa hlavne na zvinutie dlhých kotúčov drôtov alebo káblov do zvitkov, aby sa uľahčilo následné balenie, preprava a použitie.
Funkcia:
1. Automatické napätie môže ovládať odvíjaciu jednotku, drôty sú umiestnené pertect na cievke.;
2. Prijatie auto pay off set, pay-off drôt je v poriadku.
3. Vysoká účinnosť, všeobecne, produkovať 700 za 8 hodín, zdvihnite trikrát.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Použiteľný rozsah káblov | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Prechádzanie napätia | Automaticky |
| Rýchlosť hlavného motora | 0-600 ot./min | 0-300 ot./min | 0-300 ot./min |
| Načítava sa typ cievky | Pákového typu | Elektrický typ | Elektrický typ |
| Výplatný model podbradníka | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Model klepnutia | Vonkajší priemer .≤320 mm Vnútorný priem. 120 mm Šírka 30-100 mm | Vonkajší priemer ≤ 600 mm Vnútorný priem. 200 300 mm Šírka 60-150 mm 150-200 mm | 50-250 |
| Sila | 2,2 kW | 3kw | 4kw |
| Štruktúra počítadla meračov | Typ of wheel pressure | Typ dvojitého kolesa s tlakom vzduchu | Dvojité koleso zadajte s tlakom vzduchu |
| Indukčný typ/ presnosť merania | Rotačný kódovač/0,5 % | Rotačný kódovač/0,5 % | Rotačný kódovač/0,5 % |
