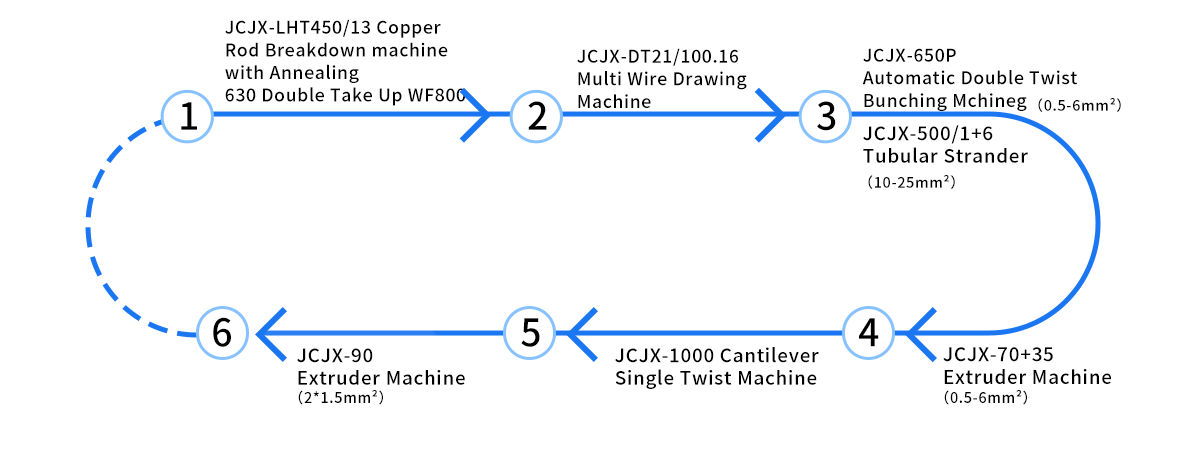

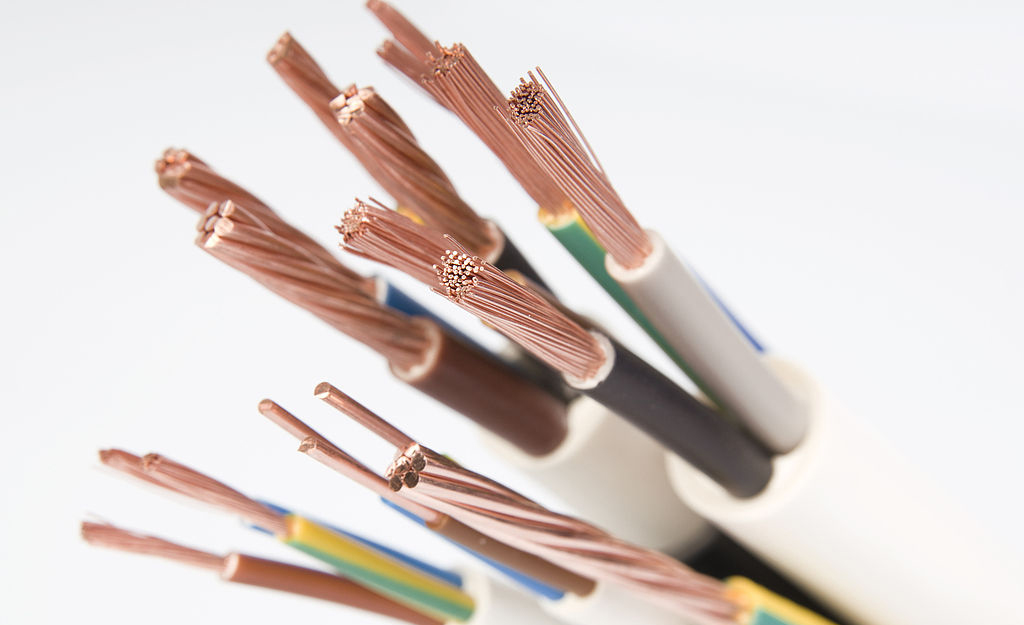

Celkový dizajn zariadenia je nasledovný:
1. Stroj na rozbíjanie medených tyčí LHT450/13 s žíhaním Ťahanie z 8 mm medeného drôtu na 1,2 – 3,5 mm
2. Stroj na ťahanie viacerých drôtov JCJX-DT21/100.16 Výroba jemných drôtov 0,15 – 0,5 mm
3. Automatický zväzovací stroj JCJX-650P s dvojitým zákrutom Stočte 19 – 84 drôtov, aby ste vytvorili mäkké skrútené vodiče s plochou 0,5 – 6 mm² metrov štvorcových
4. Vytlačovací stroj JCJX-70 35 Vytláčanie izolácie pre 0,5-6 štvorcových drôtov
5. JCJX-1000Cantilever Single Twist Machine Spletené 2- až 5-žilové izolované drôty

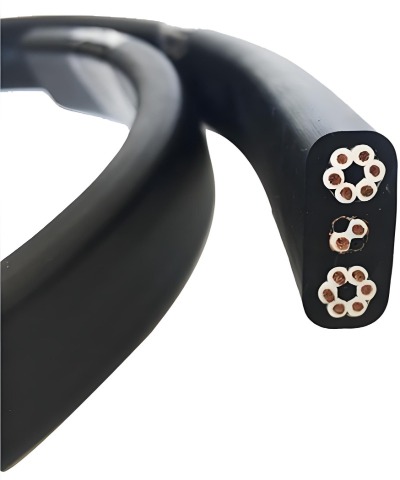

6. Extrudér JCJX-90 Zabezpečte ochranný plášť pre 2- až 5-žilový kábel a 2 x 1,5 mm2 plochý drôt

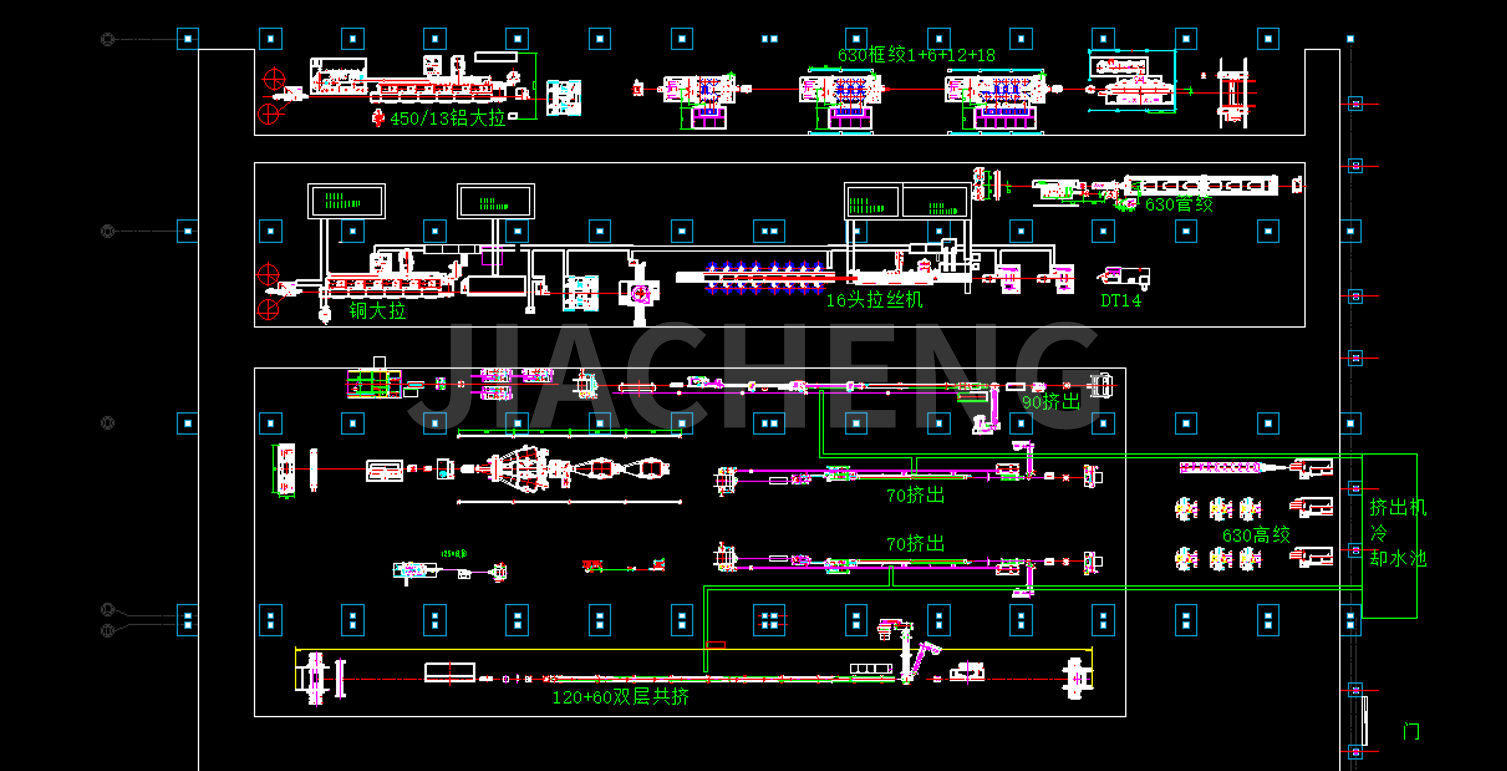

Výkresy plánovania továrne zákazníka:

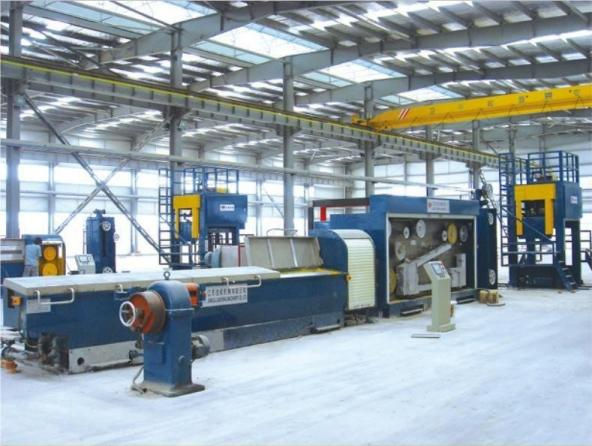

(1) LHT450/13 Stroj na rozbíjanie medených tyčí s žíhaním
Vysokorýchlostný stroj na lámanie medených tyčí JCJX-LHT450/13 má ťahať ∮8 mm obyčajnú medenú tyč na ∮1,2-3,5 mm mäkký medený drôt. Ťažné navijaky sú usporiadané v línii, ktorá je schopná nepretržite pracovať s vysokou rýchlosťou ťahania. Mechanické časti a elektrické ovládanie si navzájom zodpovedajú a sú ľahko ovládateľné, bez prestávky vymieňajú matrice a automaticky vymieňajú cievky. Tento stroj sa vyznačuje jednoduchou obsluhou, vysokou účinnosťou a kvalitným produktom.
| Typ stroja | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. vstupný priemer (mm) | φ8 | φ8 | φ8 |
| Priemer výstupu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Max. rýchlosť linky (m/s) | 25 | 22 | 20 |
| Stavba tela | Vyžehlený odliatok |
| Typ prevodovky | Vďaka vysoko presnému brúsnemu prevodu |
| Priemer pevného otočného hriadeľa (mm) | Priemer pevného otočného hriadeľa (mm) |
| Kresliaci navijak | φ450 |
| Výkon hlavného motora (KW) | Potiahnuté volfrámom |
| Lopatkový motor s pevnou rýchlosťou (KW) | 280 |
| Typ mazania | 75 |
| Typ mazania | Ponorenie |
| Voliteľná výbava | 1. Zariadenie na kontinuálne žíhanie 450 T 2. Dvojité rake-up 3. Navíjačka 4, odber WS-1000 |
| Online zariadenie na kontinuálne žíhanie |
| Typ stroja | 450T | 450 TB |
| žíhací drôt priem. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Napätie žíhania (V) | 0-60 | 0-60 |
| Žíhací prúd (A) | 0-6000A (DC) | 0-5000A (AC) |
| Max. Rýchlosť žíhania (m/s) | 25 |

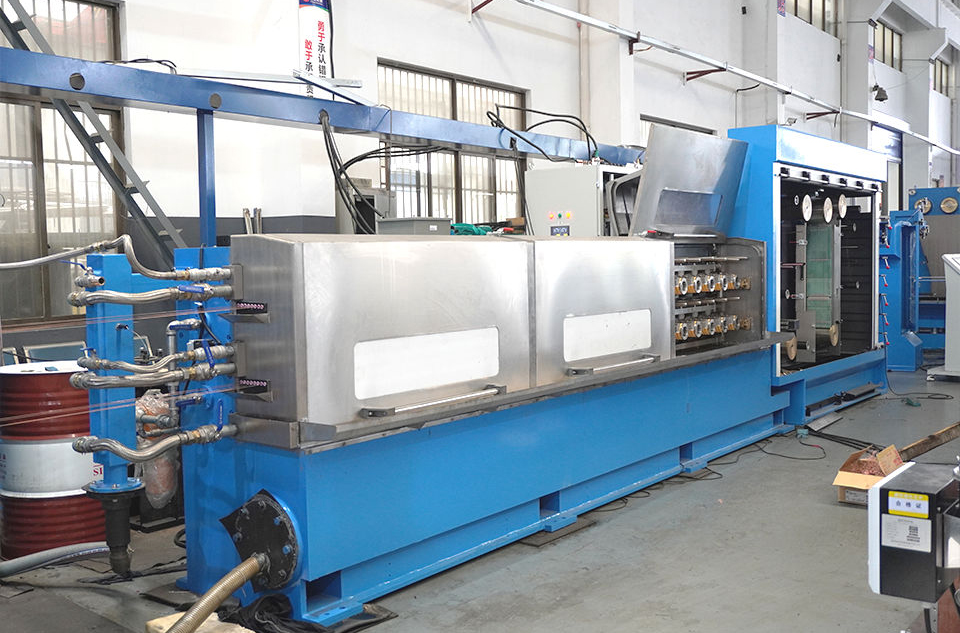

(2) Stroj na ťahanie drôtov JCJX-DT21/100.16
Jednou z kľúčových výhod viacdrôtového ťahacieho stroja je jeho vysoká produktivita. Ťahaním viacerých drôtov súčasne stroj výrazne zvyšuje výkon v porovnaní s tradičnými strojmi na ťahanie jedného drôtu. Viacdrôtové ťahacie stroje sú všestranné a dokážu spracovať rôzne typy kovových tyčí a zväzkov drôtov, vrátane medi, hliníka a ich zliatin.
Výstupný priemer: Vyrábajte jemné drôty 0,15-0,5 mm
| Typ stroja | DT18/120,4 | DT24/100,16 | DT24/100,20 |
| Drôt na kreslenie č. | 4 drôty | 16 Drôty | 20 drôtov |
| Max. Zomrieť č. | 18 | 24 | 24 |
| Max. Vstupný priemer (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Priemer výstupu (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Priemer ťahača (mm) | Ø120 | Ø100 | Ø100 |
| Max. Rýchlosť kreslenia (m/s) | 25 | 30 | 30 |

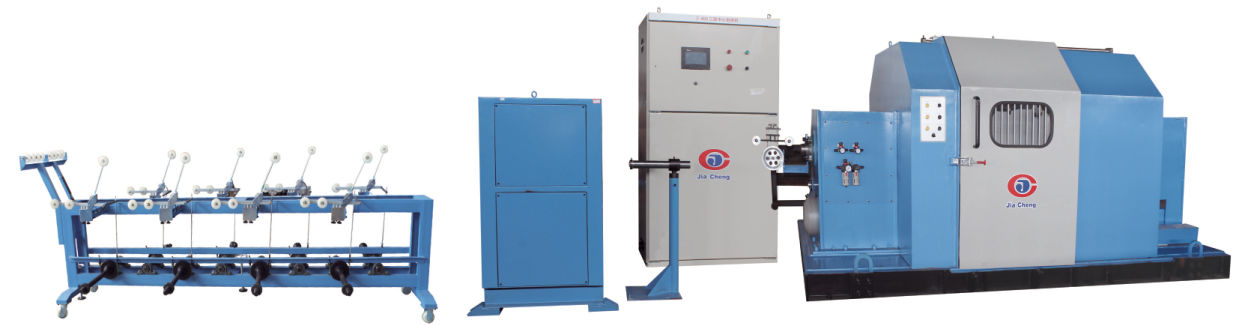

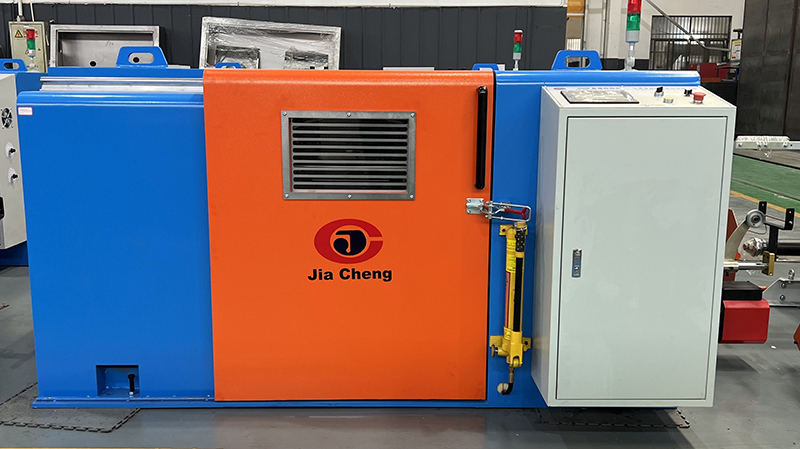

(3) Automatický zväzovací stroj JCJX-650P s dvojitým otočením
Je prispôsobený na skrútenie holého medeného drôtu, pocínovaného drôtu a lakovaného drôtu, ktoré majú viac ako 7 prameňov, Magnetická brzda, ktorá automaticky zabrzdí pri pretrhnutí drôtu, napnutie využíva typ magnetickej práškovej spojky. (Výstup riadenia PLC)
| Typ stroja | JCJX-650P | JCJX-800P | JCJX-1000 |
| Použite | Na zväzovanie 7 holých medených, pocínovaných drôtov, smaltovaných drôtov |
| Typ ovládania | PLC HMI Ovládanie meniča |
| Plocha skrútenej časti (mm2) | 0,18-6,00 | 2.5-16.00 | 8:00-20:00 |
| Medený drôt Priemer (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Rozstup krútenia (mm) | 11,61-99,04 | 22,51-152,32 | 22,73-173,66 |
| Smer krútenia | S alebo Z |
| Prevzatie napätia | Napnutie ovládané magnetickou spojkou |
| Maximálna rýchlosť hlavného hriadeľa (ot./min) | 2000 | 1200 | 800 |
| Typ prechodu | Priečne a vzdialenosť je možné nastaviť pomocou priečneho ložiska |
| Mazanie ložísk | Tenké olejové mazanie, cirkulačné chladenie | Mazacia vsuvka s vysokoteplotným olejom | Mazacia vsuvka s vysokoteplotným olejom |
| Typ nakladania a vykladania cievky | Hydraulický typ |
| Max. Paličkovaný dia. | Φ630 | Φ800 | Φ1000 |
| Jednotka automatického zastavenia | Automatické zastavenie pri dosiahnutí nastavenej dĺžky a prerušenie drôtu vo vnútri aj vonku |
| Brzda | Magnetická brzda |
| Výkon motora (kw) | 7.5 | 11 | 22 |
| Výška stredu hlavného hriadeľa (mm) | 850 | 900 | 1100 |

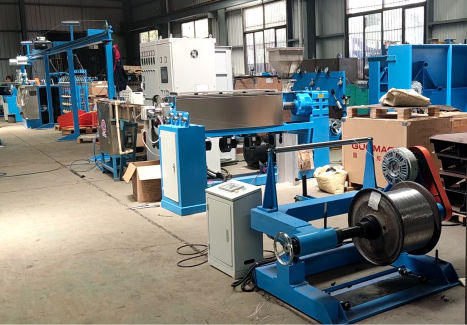

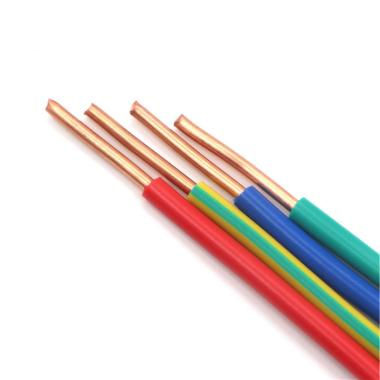

(4) Vytlačovací stroj JCJX-70 35
Presný dizajn skrutky, odolný, bez hlienu, neodstraňuje chróm, rýchlo mení farbu, s vysokou kapacitou, vysokou kvalitou, sústrednosť drôtu je viac ako 90%, s vysokou presnosťou ± 0,03. S dotykovým ovládaním PLC, jednoduchá obsluha, väčšia homizácia.
1. Použitie: používa sa na izoláciu káblov s PVC, LDPE, NYLON, TPU.
2. Výrobná linka pozostáva z: výplaty, hlavného stroja, hlavnej skrine, pevného žľabu, ťahu, odberu.
3. Voliteľné časti: húsenica, trblietavý stroj, laserové meradlo na skúšanie priemeru, skrutka LSZH, naberanie a odvíjanie portálového typu, naberanie a odvíjanie typu s koncovým hriadeľom.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Priemer skrutky (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Pomer L/D skrutiek | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytláčania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytláčania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytláčania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Výkon hlavného motora | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový priemer (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Veľkosť výplatnej cievky (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatná sila | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odťahovej jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odťahovacej jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulačná dĺžka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Veľkosť navíjacej cievky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Naberacia sila | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rýchlosť linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozmer (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnosť (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
(5)JCJX-1000Cantilever Single Twist Machine
Je vhodný pre všetky druhy dátových káblov, komunikačné káble, špeciálne točené káble, súčasne hotové stredové ovíjanie a bočné ovíjanie.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Priemer odvíjacej cievky (mm) | Φ400-Φ500-Φ630 |
| Priemer navíjacej cievky (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Použiteľný priemer drôtu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Výkon hlavného motora (kw) | 11 | 15 | 15 | 20 |
| Max. priemer uloženia (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Stúpanie krútenia (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Počet otáčok (ot./min) | 1000 | 800 | 600 | 550 |
| Prevzatie napätia | Pneumatické napätie |
| Štýl prechádzania | Plynulá regulácia podľa rýchlosti otáčania cievky a vratného pohybu |
| Vzdialenosť prechodu (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Smer krútenia | S alebo Z Direction free designation |
| Typ balenia | Stredové ovíjanie drôtom alebo bočné ovíjanie |

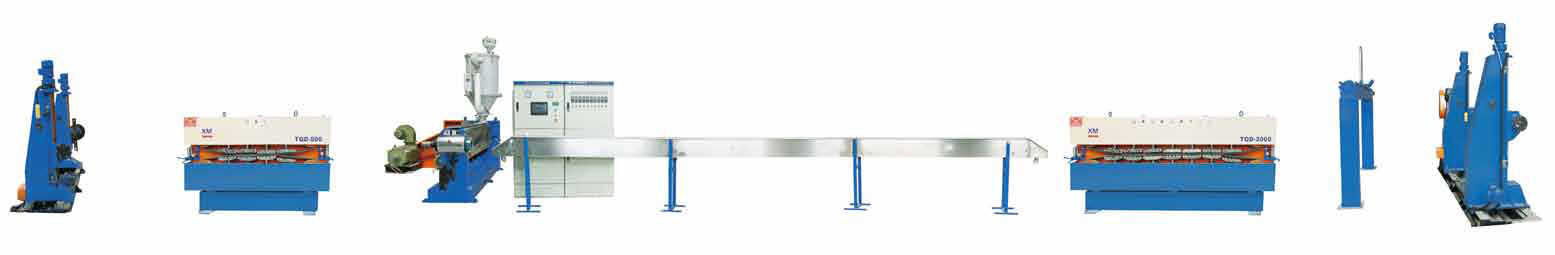

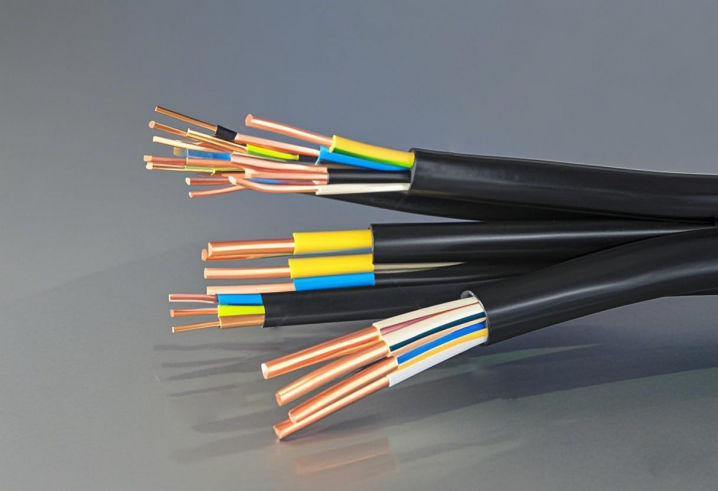

(6) Extrudér JCJX-90
Rozsah použitia: vzťahuje sa na výrobu kábla s izoláciou z PVC, poskytnite ochranný plášť pre 2-5 jadrový kábel a plochý drôt 2 * 1,5 mm2
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Priemer skrutky (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Pomer L/D skrutiek | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytláčania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytláčania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytláčania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Výkon hlavného motora | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový priemer (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Veľkosť výplatnej cievky (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatná sila | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odťahovej jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odťahovacej jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulačná dĺžka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Veľkosť navíjacej cievky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Naberacia sila | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rýchlosť linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozmer (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnosť (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
