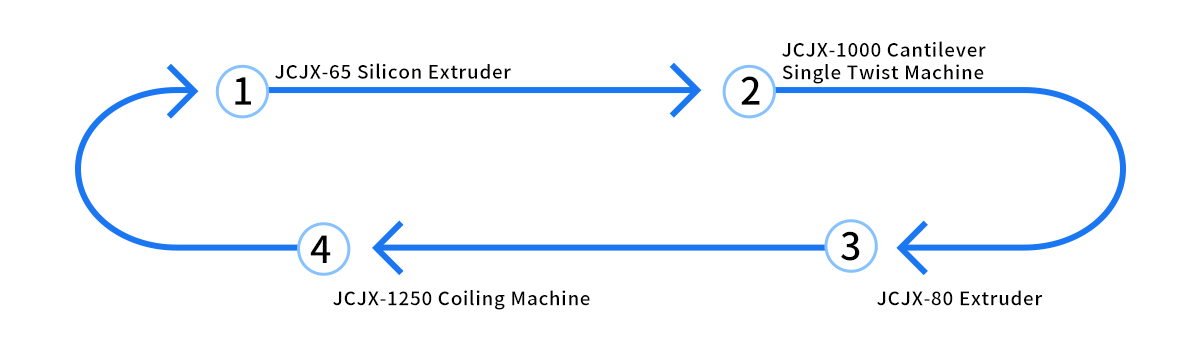

Existujú celkom štyri výrobné linky a podrobnosti sú nasledovné:
1. Silikónový extrudér JCJX-65 Extrúzia jadrového drôtu
2. JCJX-1000 Cantilever Single Twist Machine Skrútenie jadrového drôtu
3. Extrudér JCJX-80 Extrúzia plášťa
4. Navíjací stroj JCJX-1250 Navíjanie

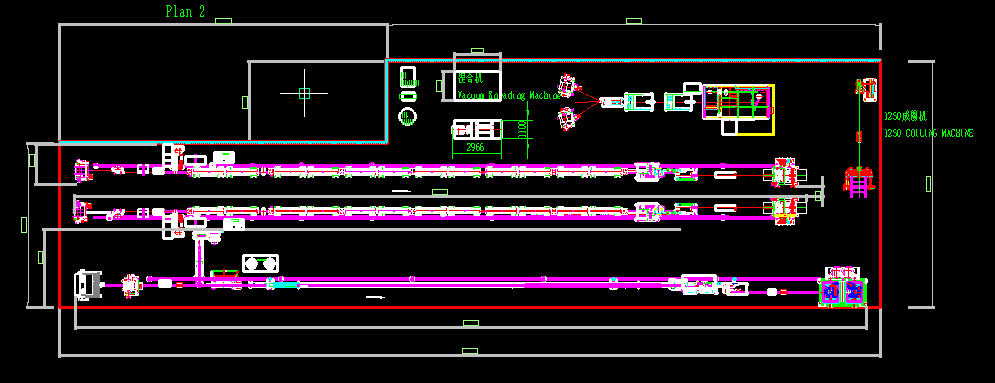

Výkresy plánovania továrne zákazníka
Jiangsu Jiacheng Technology Co., Ltd. sa od svojho založenia v roku 1990 zaviazala k rozvoju priemyslu zariadení na výrobu káblov. Sme profesionálna spoločnosť, ktorá vyrába rôzne typy zariadení na výrobu drôtov a káblov, ako sú stroje na ťahanie drôtov, skrúcacie stroje, vytláčacie stroje, navíjacie a ovíjacie stroje, splietacie stroje, žíhacie a pocínovacie stroje a ďalšie súvisiace stroje na výrobu drôtov a káblov.
Nedávno naša spoločnosť úspešne uzavrela dohodu o spolupráci so zákazníkom v Spojených arabských emirátoch a dodala kompletný plán výroby 2-žilovej 1,5-2,5 m2 požiarnej výrobnej linky na káble. Počas procesu akceptácie zákazník vysoko ocenil mechanický výkon, kvalitu a rôzne popredajné služby našej spoločnosti a teší sa na ďalšiu spoluprácu s technológiou Jiacheng v budúcnosti.

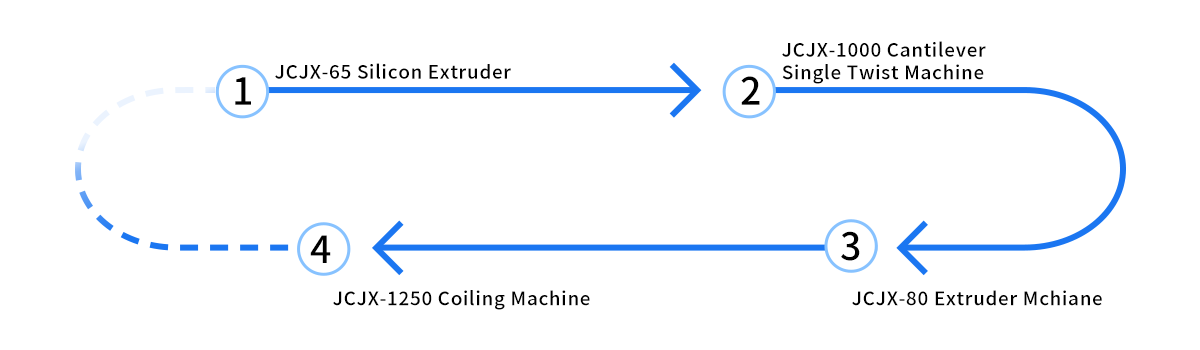

Proces výrobnej linky:
Celý plán plánovania

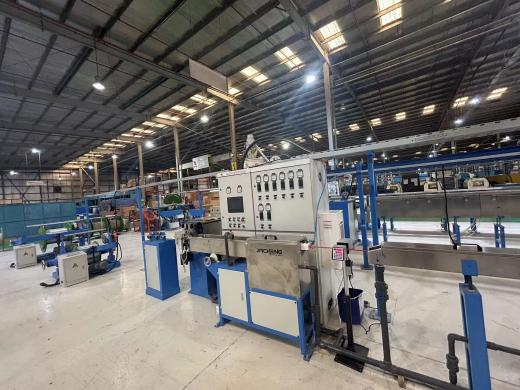

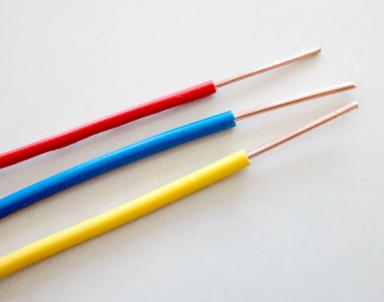

Silikónový extrudér JCJX-65
Použitie na všetky druhy vysokoteplotných káblov zo silikónovej gumy a vysokoteplotných plášťov.
1. Ovládanie dotykovej obrazovky PLC, nastavenie a monitorovanie parametrov celej výrobnej linky.
2. Silikónová guma používa skrutku a valec, krížovú hlavu a matrice, aby sa zabránilo vnútornej vulkanizácii.
3. Použitý silikónový kaučuk, ktorý zabraňuje nastavovaniu závitoreznej hlavy, automatickému ovládaniu systému vodného chladenia alebo manuálnemu ovládaniu.
4. S presným testovacím systémom spätnej väzby na zabezpečenie presného priemeru drôtu, aby sa znížili náklady.
| Model | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Výkon hlavného stroja (kw) | 11 | 22 | 37 | 45 |
| Kapacita extrúzie (kg/h) | 30 | 80 | 135 | 260 |
| Priemer skrutky (mm) | φ45 | Φ70 | φ90 | φ120 |
| Skrutkový pomer L/D | 12:1 | 14:1 | 14:1 | 14:1 |
| Veľkosť výplatnej cievky (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Veľkosti vodičov (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Rozmery hotového kábla (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Dĺžka vulkanizačnej nádrže (m) | 12 | 16 | 24 | 24 |
| Vykurovací výkon | Sekcia 36kw | Sekcia 48kw | Sekcia 72kw | Sekcia 84kw |
| Trakčný motor (kw) | 2.2 | 4 | 7.5 | 11 |
| Rýchlosť výroby (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Veľkosti navíjacej cievky (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

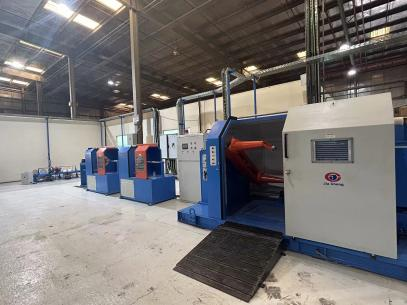

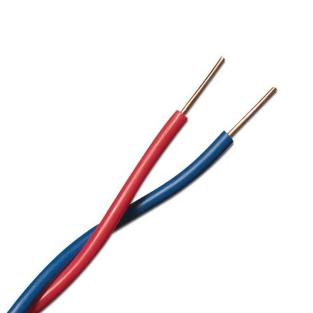

JCJX-1000 Cantilever Single Twist Machine
Používa sa na všetky druhy káblov a obalov a tiež na všetky druhy mäkkých vodičov a počítačových káblov, gumených káblov ako KVVRP, KVVR, RVV, KVV.
1) Väčšia stabilita, vysoká efektívnosť výroby, nízka hlučnosť a jednoduchá obsluha.
2) Môže krútiť kábel aj medený drôt.
3) Krútenie a obaľovanie súčasne.
| Model | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Priemer odvíjacej cievky (mm) | Φ400-Φ500-Φ630 |
| Priemer navíjacej cievky (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Použiteľný priemer drôtu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Výkon hlavného motora (kw) | 11 | 15 | 15 | 20 |
| Max. priemer uloženia (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Stúpanie krútenia (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Počet otáčok (ot./min) | 1000 | 800 | 600 | 550 |
| Prevzatie napätia | Pneumatické napätie |
| Štýl prechádzania | Plynulá regulácia podľa rýchlosti otáčania cievky a vratného pohybu |
| Vzdialenosť prechodu (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Smer krútenia | Označenie bez smeru S alebo Z |
| Typ balenia | Stredové ovíjanie drôtom alebo bočné ovíjanie |

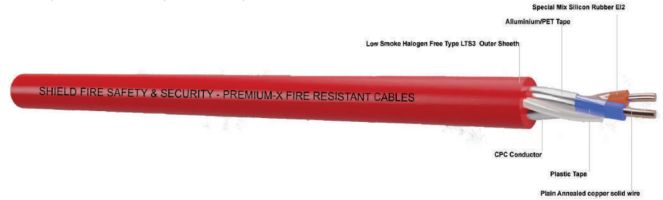

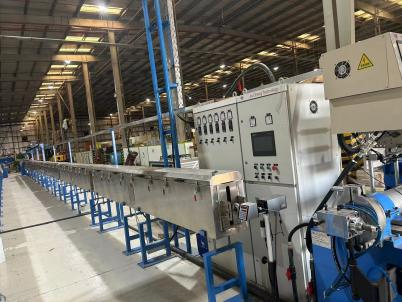

Extrudér JCJX-80
Používa sa na izoláciu drôtov a káblov s PVC, LDPE, NYLON, TPU. Tiež to môže byť zariadenie s trojitou koextručnou krížovou hlavou a dvojitou vrstvou.
1. Výrobná linka pozostáva: odvíjačka, hlavný stroj, hlavná skriňa, pevný žľab, pohyblivý žľab, akumulátor, trakcia, odber, tester iskier.
2. Voliteľné časti: aktívny výhrev, predhrievač, práškový stroj, laserové meradlo na skúšanie priemeru, skrutka LSZH, jedno a dvojité navíjanie cievky, navíjačka a ovíjačka.
3. Funkcia: precízny dizajn skrutky, odolný, bez hlienu, neodstraňuje chróm, rýchlo mení farbu, s vysokou kapacitou, vysokou kvalitou, sústrednosť drôtu je viac ako 90%, s vysokou presnosťou ± 0,03. S dotykovým ovládaním PLC, jednoduchá obsluha, väčšia homizácia.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Priemer skrutky (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Pomer L/D skrutiek | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Kapacita vytláčania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Kapacita vytláčania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Kapacita vytláčania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Výkon hlavného motora | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Celkový výkon | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Hotový priemer (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Veľkosť výplatnej cievky (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Výplatná sila | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ odťahovej jednotky | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Výkon odťahovacej jednotky | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akumulačná dĺžka (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Veľkosť navíjacej cievky (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Naberacia sila | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Rýchlosť linky (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Rozmer (m) (D*Š*V) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Hmotnosť (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

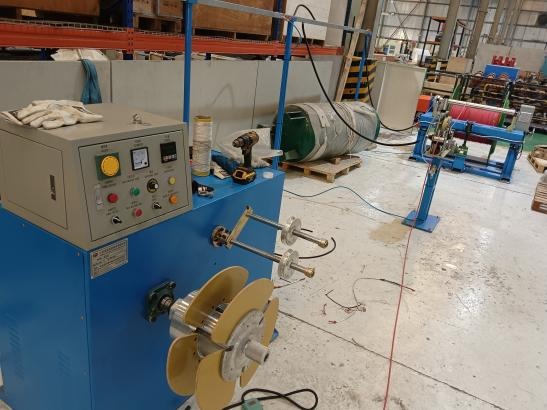

Navíjací stroj JCJX-1250
Používa sa hlavne na zvinutie dlhých kotúčov drôtov alebo káblov do zvitkov, aby sa uľahčilo následné balenie, preprava a použitie.
Funkcia:
1. Automatické napätie môže ovládať odvíjaciu jednotku, drôty sú umiestnené pertect na cievke.;
2. Prijatie auto pay off set, pay-off drôt je v poriadku.
3. Vysoká účinnosť vo všeobecnosti produkuje 700 za 8 hodín, zdvihnite trikrát.
| Model | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Použiteľný rozsah káblov | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Prechádzanie napätia | Automaticky |
| Rýchlosť hlavného motora | 0-600 ot./min | 0-300 ot./min | 0-300 ot./min |
| Načítava sa typ cievky | Pákového typu | Elektrický typ | Elektrický typ |
| Výplatný model podbradníka | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Model klepnutia | Vonkajší priemer .≤320 mm Vnútorný priem. 120 mm Šírka 30-100 mm | Vonkajší priemer ≤ 600 mm Vnútorný priem. 200 300 mm Šírka 60-150 mm 150-200 mm | 50-250 |
| Sila | 2,2 kW | 3kw | 4kw |
| Štruktúra počítadla meračov | Typ of wheel pressure | Typ dvojitého kolesa s tlakom vzduchu | Dvojité koleso typ s tlakom vzduchu |
| Indukčný typ/ presnosť merania | Rotačný kódovač/0,5 % | Rotačný kódovač/0,5 % | Rotačný kódovač/0,5 % |
