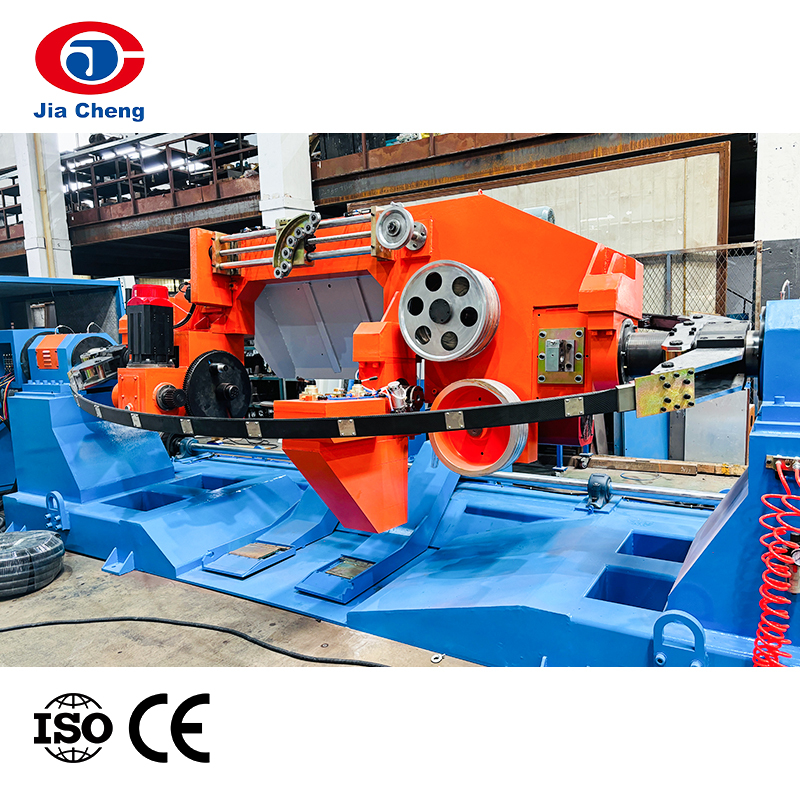

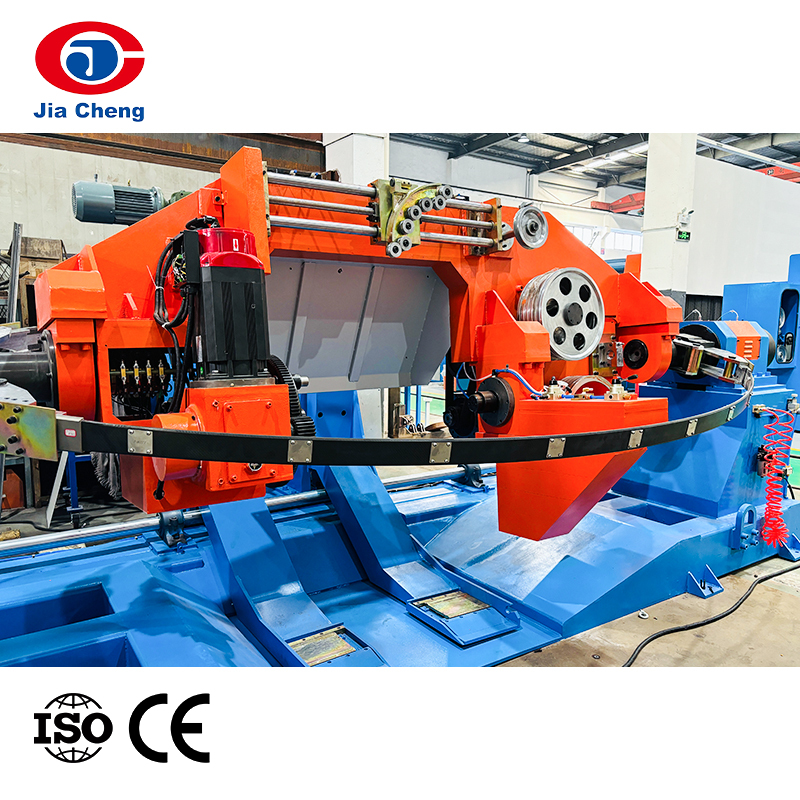

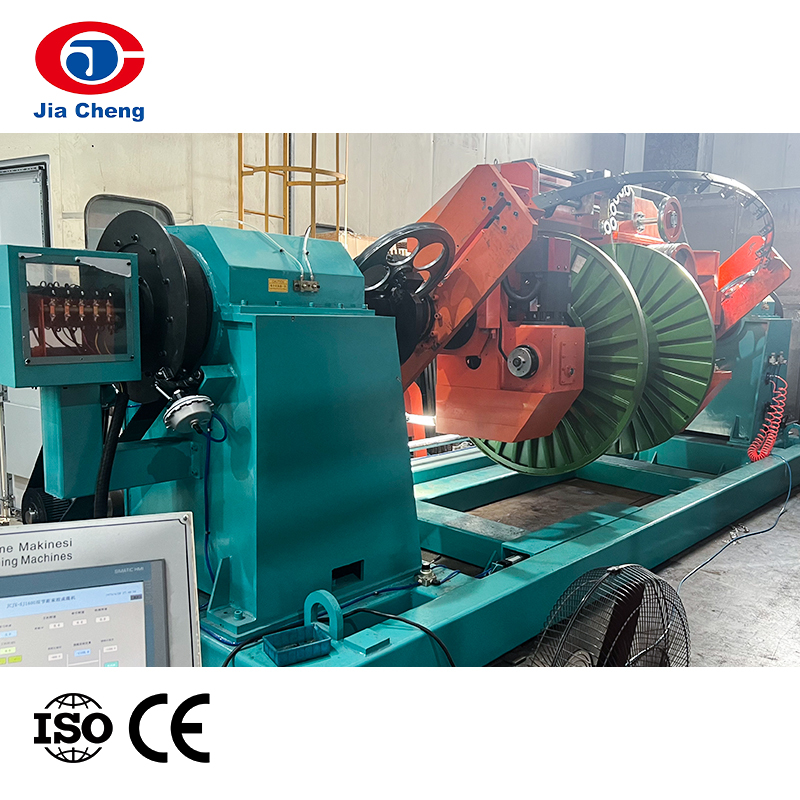

Dvojitý Twist Bunching Machine

Predstavenie produktu

P automatic Double twist zväzkovací stroj sa dodáva na skrúcanie holých medených drôtov, pocínovaných drôtov a smaltovaných drôtov s viac ako 7 prameňmi. Hotový drôt možno použiť na výrobu elektronického kábla, kábla slúchadiel, telefónneho kábla, napájacieho kábla, audio kábla, video kábla, automobilového drôtu a sieťového kábla atď.

Kontaktujte nás

PREDCHÁDZAJÚCI:Žiadny predchádzajúci článok ĎALŠÍ:Automatický vysokorýchlostný Twist Bunching Machine

Vlastnosť
Špecifikácia

Na zväzovanie holých medených, pocínovaných drôtov, smaltovaných drôtov.

Špecifikácia:

Model	SJ800			1000 SJ		SJ1250
Druhy drôtených výrobkov	Používa sa na výrobu komunikačného kábla, počítača, prístrojového kábla
Priemer hotového drôtu (mm)	8,00 mmΦ/max			8,00 mmΦ/max		Medený drôtΦ3,0-10mm PVCΦ5,0-15mm
Krútenie sek. oblasť	0,80-22,00 mm ² /max			1,20-38,00 mm ² /max		3,50-50,00 mm ² /max
(mäkký medený) drôt pr.	0,38-1,60 mmΦ/max			0,45-2,00 mmΦ/max		1,00-2,60 mmΦ/max
Izolovaný drôt pr.	1,00-2,50 mmΦ/max			1,00-2,50 mmΦ/max		2,00-6,50 mmΦ/max
Rýchlosť linky/max	150 mp/min/max			150 mp/min/max		150 mp/min/max
Rozsah krútiaceho rozstupu	17-200 mm			20-200 mm		40-350 mm
Rýchlosť otáčania	1200 ot./min./max			1000 ot./min./max		800 ot./min./max
Max. Nosnosť	900 kg			1500 kg		3000 kg
Smer splietania	Smer S,Z
Hlavný motor	22kw jednosmerný motor			30kw jednosmerný motor		50kw jednosmerný motor
Pohon navijaka	11kw jednosmerný motor			15kw jednosmerný motor		30kw jednosmerný motor
Pohon odberu	3,7kw jednosmerný motor			5,5kw jednosmerný motor		DC motor 7,5kw
Traverzný pohon	0,75kw Invertorové ovládanie			0,75kw Invertorové ovládanie		0,75kw Invertorové ovládanie
Pohon nakladania a vykladania	0,75kw redukčný motor			0,75kw redukčný motor		1,5kw redukčný motor
Ovládanie výkonu	Digitálne jednosmerné ovládanie
Revidovať systém	Synchrónne automatické ovládanie rýchlosti linky
Veľkosť cievky	OD: Φ800 mm/max	OD:Φ1000 mm/max			vonkajší priemer: Φ1250 mm/max
Veľkosť zaraďovača OW	VN: 600 mm/max	Príkon: 750 mm/max			VN: 950 mm/max
Riadiaci systém	Dotykový displej a LCD ovládač
Kontrola napnutia cievky	Konštantná kontrola napätia
Lay set	Digitálne nastavenie na obrazovke
Prevádzkový smer	Ľavý/pravý stroj
Šírka prechodu	500 mm/max		700 mm/max			900 mm/max
Prechádzajúca jednotka	Digitálne nastavenie podľa priemeru drôtu
Pevný spôsob navíjania cievky	Pneumatické bez hriadeľa
Spôsob nakladania a vykladania kotúča	Motoricky poháňaný zdvíhač plošiny, automatické umiestnenie
Brzdový systém	Kotúčová brzda
Spôsob mazania ložiska	Pravidelné pridávanie tuku
Tlak vzduchu	6 kg/cm ²
Napätie	380V 50Hz
Úroveň hluku	85 dB
Veľkosť (DŠV)	375021002050			430022002200	600022002200
Hmotnosť	4900 kg			6500 kg	13500 kg

Model	SJ1600		2000 SJ
Druhy drôtených výrobkov	Špeciálne použitie na skrúcanie hliníkového a medeného kruhového zhutňovaného vodiča
Priemer hotového drôtu (mm)	25 mmΦ/max		35 mmΦ/max
Časť pramene (flexibilný prameň)	16÷240 mm ² (6AWG-450MCM)
Časť splietania (krútenie polorámu 1 6)	16÷50 mm ² (6-1/0AWG)
CU zhutnený úsek Cu	16÷240 mm ²		16÷240 mm ²
AI zhutnená sekcia AI	16÷400 mm ²		16÷400 mm ²
Rýchlosť linky/Max.	170 m/min		100 mp/min/max
Rozsah rozstupu prameňov	50-700 mm		60-600 mm
Rýchlosť otáčania	600 ot./min./max		350 ot./min./max
Max. Nosnosť	8000 kg		10 000 kg
Max.kompaktný uhol	13 %		13 %
Trakčná kladka	2*Φ600 mm		2*Φ1000 mm
Smer splietania	Smer S,Z
Hlavný motor	90kw jednosmerný motor		100kw jednosmerný motor
Pohon navijaka	55kw jednosmerný motor		60kw jednosmerný motor
Pohon odberu	18,5kw jednosmerný motor		22kw jednosmerný motor
Traverzný pohon	1,1kw Invertorové ovládanie		1,1kw Invertorové ovládanie
Pohon nakladania a vykladania	1,5kw redukčný motor		1,5kw redukčný motor
Ovládanie výkonu	Digitálne jednosmerné ovládanie
Revidovať systém	Synchrónne automatické ovládanie rýchlosti linky
Veľkosť cievky	vonkajší priemer: Φ1600 mm/max	OD: Φ2000 mm/max
Veľkosť zaraďovača OW	OW: 118080080	OW: 1500125010
Riadiaci systém	Rozhranie PLC človek-stroj
Kontrola napätia	Navíjací motor indikujúci reguláciu napätia
Lay set	Digitálne nastavenie OLC
Prevádzkový smer	Ľavý/pravý stroj
Šírka prechodu	1000mm/max
Prechádzajúca jednotka	Digitálne nastavenie podľa priemeru drôtu
Pevný spôsob navíjania cievky	Pneumatické bez hriadeľa
Spôsob nakladania a vykladania kotúča	Skvapalňovacie automatické polohovanie
Brzdový systém	Kotúčová brzda
Spôsob mazania ložiska	Pravidelne olejovať
Tlak vzduchu	8 kg/cm ²
Napätie	380V 50Hz
Úroveň hluku	85 dB
Veľkosť (DŠV)	1100055004500		140005500450
Hmotnosť	4900 kg		13500 kg
