Vysvetlenie strojov na ťahanie drôtu: Ako fungujú, aké typy existujú a ako si vybrať ten správny

Čo robí stroj na ťahanie drôtu – a prečo na tom záleží

Stroj na ťahanie drôtu zmenšuje priemer kovovej tyče alebo drôtu ťahaním cez sériu postupne menších lisovníc pod napätím. Výstupom je drôt s presným priemerom, zlepšenými mechanickými vlastnosťami a hladšou povrchovou úpravou – kvality, ktoré sa nedajú spoľahlivo dosiahnuť samotným valcovaním alebo vytláčaním.

Ťahanie drôtu je základným procesom prakticky každého drôteného výrobku v modernej výrobe — od elektrických vodičov a automobilových káblov po pružinovú oceľ, chirurgické šijacie materiály a klavírny drôt. Stroj, ktorý začína s 5,5 mm oceľovou tyčou, ju môže zmenšiť na 0,1 mm alebo jemnejšie postupnými ťahmi, pričom každý z nich odstráni kontrolované percento plochy prierezu.

Výber doprava stroj na ťahanie drôtu – či už ide o meď, hliník, oceľ alebo špeciálne zliatiny – závisí od pochopenia procesnej mechaniky, konfigurácie stroja, konštrukcie lisovnice, požiadaviek na mazanie a konečných špecifikácií drôtu, ktoré vaša aplikácia vyžaduje. Táto príručka pokrýva každú z týchto oblastí so špecifickosťou potrebnou na prijatie informovaného rozhodnutia o zariadení.

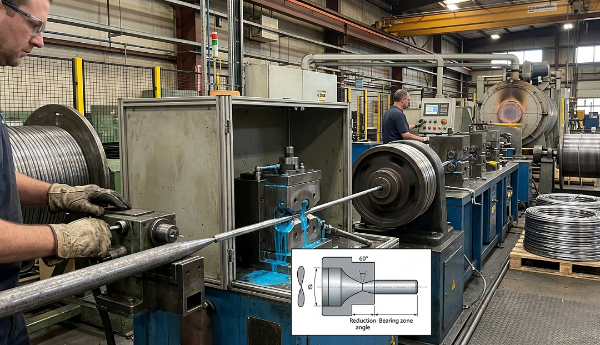

Proces ťahania drôtu: Krok za krokom

Proces kreslenia sa riadi konzistentnou mechanickou logikou bez ohľadu na materiál, ktorý sa ťahá. Pochopenie každej fázy pomáha diagnostikovať problémy a optimalizovať kvalitu výstupu.

1. Ukazovanie: Predný koniec tyče je zúžený - buď kovaním, valcovaním alebo brúsením - takže ho možno prevliecť cez otvor matrice a uchopiť ťažným hriadeľom alebo blokom.
2. Vstup na kocku: Špicatý drôt vstupuje do zvonu matrice (vstupného kužeľa), ktorý ju vedie do nábehového uhla, kde začína deformácia.
3. Redukčná zóna: Drôt je stlačený radiálne, keď prechádza cez nosnú zónu matrice. Plocha prierezu sa zmenšuje, zatiaľ čo dĺžka sa úmerne zvyšuje. Zníženia na jeden priechod sa zvyčajne pohybujú od 15 % až 25 % pre oceľ a až 30 % až 35 % pre mäkšie kovy ako meď a hliník .
4. Nosná zóna: Krátka valcová časť, ktorá riadi konečný priemer a povrchovú úpravu.
5. Úľava chrbta: Mierne zúženie na výstupe z matrice, ktoré bráni tomu, aby sa drôt pri odchode zaviazal.
6. Navíjanie: Ťahaný drôt sa navíja na navijak alebo cievku na ďalší priechod alebo konečné balenie.

Každý prechod cez matricu mechanicky stvrdne drôt v dôsledku plastickej deformácie. V prípade materiálov, ako je oceľ s vysokým obsahom uhlíka a nehrdzavejúca oceľ, môže byť potrebné po niekoľkých prechodoch prechodné žíhanie (zmäkčenie prostredníctvom tepelného spracovania), aby sa obnovila ťažnosť pred pokračovaním v ťahaní. Meď a hliník zvyčajne umožňujú viac redukcií pred žíhaním.

Hlavné typy strojov na ťahanie drôtu

Stroje na ťahanie drôtu sú kategorizované predovšetkým podľa počtu ťahačov (jednorazové vs. viacprechodové), usporiadania týchto blokov a typu spracovávaného materiálu a šírky drôtu. Každá konfigurácia vyhovuje inému výrobnému scenáru.

Jednoblokové (jednorazové) ťahacie stroje

Najjednoduchšia konfigurácia: jedna matrica, jeden navijak. Tyč prechádza jednou matricou a navíja sa na rotujúci bubon. Jednoblokové stroje sa používajú na ťahanie ťažkých drôtov a tyčí — Typické zmenšenie tyče z 5–12 mm na 2–4 mm jediným ťahom. Sú bežné ako prvý stupeň vo viacstrojovej ťahacej linke a používajú sa aj na špeciálne aplikácie, kde je potrebná častá výmena matrice.

Rýchlosti ťahania pre jednoblokové stroje pracujúce s ťažkými tyčami sú zvyčajne 1 až 5 metrov za sekundu . Výhodou je mechanická jednoduchosť a jednoduché nastavenie; obmedzením je, že na jeden prejazd strojom sa dosiahne iba jedno zníženie.

Viacprechodové (nepretržité) ťahacie stroje

Viacpriechodové stroje prevliekajú drôt cez sériu lisovníc a navijakov v jednom kontinuálnom priechode. Každý navijak sa otáča rýchlejšie ako predchádzajúci, aby sa kompenzovala zvýšená rýchlosť a dĺžka drôtu po každom zmenšení. Tieto stroje sú ťahúňmi ťahania drôtu – jeden stroj s 12 zápustkami môže vziať 5,5 mm tyč a bez zastavenia ju ťahať pod 1 mm.

Moderné viacpriechodové stroje na jemný medený drôt môžu dosahovať výstupné rýchlosti prekračujúce 30 metrov za sekundu , pričom niektoré vysokorýchlostné stroje s jemným drôtom dosahujú 40–50 m/s . Počet lisovníc v stroji sa zvyčajne pohybuje od 6 do 25 v závislosti od konečného rozmeru a materiálu.

Stroje na mokré ťahanie

V strojoch na ťahanie za mokra sú matrice a navijaky úplne ponorené do roztoku kvapalného maziva a chladiacej kvapaliny. Toto je štaardná konfigurácia pre jemné a ultra jemné ťahanie drôtu — priemery pod približne 0,5 mm — kde by teplo vznikajúce pri vysokých rýchlostiach ťahania inak poškodilo drôt alebo matrice. Mokré stroje dominujú vo výrobe magnetických drôtov, telekomunikačných drôtov a jemných drôtov z nehrdzavejúcej ocele.

Suché kresliace stroje

Stroje na suché ťahanie používajú skôr práškové alebo pastovité mazivá než tekuté kúpele. Používajú sa na stredný až hrubý drôt , najmä oceľový drôt v rozsahu 0,5–5 mm, kde suché mazivá, ako je stearát sodný alebo vápenatý, poskytujú dostatočné mazanie bez komplikácií kvapalného systému. Oceľový kord a pružinový drôt sa bežne vyrábajú na suchom ťahacom zariadení.

Stroje na priame ťahanie

V priamočiarom stroji sa drôt pohybuje vodorovne cez matrice bez ovíjania okolo medziľahlých navijakov. Tým sa eliminuje ohybové napätie spôsobené navíjaním okolo bubna, čím sa uprednostňujú stroje s priamym riadením tvrdé, krehké alebo vysokohodnotné materiály — ako je volfrám, molybdén, titánový drôt a drôt zváracej elektródy — kde by únava z ohybu počas ťahania spôsobila zlomy.

Špecifikácie stroja na ťahanie drôtu v porovnaní podľa aplikácie

Matrice: Komponent, ktorý definuje kvalitu drôtu

Srdcom procesu je kresliaci nástroj. Geometria nástroja, materiál a povrchová úprava priamo určujú toleranciu priemeru drôtu, kvalitu povrchu a životnosť nástroja. Zle špecifikovaná alebo opotrebovaná matrica produkuje drôt, ktorý je mimo tolerancie, je drsný alebo náchylný na zlomenie.

Materiály matrice

• Karbid volfrámu: Štandardný materiál matrice pre väčšinu aplikácií s oceľou a stredným drôtom. Vynikajúca odolnosť proti opotrebeniu, nákladovo efektívne, dostupné v širokej škále tried. Typická životnosť ťahania drôtu z uhlíkovej ocele: 200–500 kg drôtu na matricu v závislosti od tvrdosti a redukcie drôtu.
• Polykryštalický diamant (PCD): Používa sa na jemné a ultrajemné ťahanie drôtu medi a drahých kovov. Dramaticky dlhšia životnosť ako karbid – často 10–50× dlhšie — odôvodnenie výrazne vyšších nákladov na veľkoobjemovú výrobu jemného drôtu.
• Prírodný diamant: Stále sa používa pre najjemnejšie drôty s priemerom pod približne 0,05 mm, kde kryštalografická dokonalosť prírodného diamantu poskytuje povrchové úpravy a rozmerové tolerancie, ktorým sa syntetické alternatívy nemôžu rovnať.
• keramika: Používa sa v špecifických aplikáciách, ako je ťahanie nehrdzavejúcej ocele alebo titánu, kde by chemická reaktivita medzi drôtom a karbidom spôsobila zrýchlené opotrebovanie.

Die Angle a Reduction Schedule

Polovičný uhol priblíženia matrice - uhol medzi osou matrice a zúženou redukčnou zónou - sa zvyčajne pohybuje od 6° až 12° pre väčšinu aplikácií. Menší uhol znižuje ťažnú silu a opotrebovanie matrice, ale zvyšuje kontaktnú dĺžku a trenie. Väčší uhol skracuje kontakt, ale zvyšuje nadbytočnú deformáciu, ktorá zvyšuje teplotu drôtu a rýchlosť tvrdnutia. Optimálny uhol pre daný materiál a redukciu je určený empiricky a je pevne držaný parameter v komerčných operáciách ťahania drôtu.

Plán redukcie – koľko zmenšenia plochy je priradené každej matrici vo viacpriechodovom stroji – musí byť vyvážené, aby nedošlo k preťaženiu jednej matrice, keď stroj pracuje pri špičkovej priepustnosti. Typické zmenšenia plochy na prejazd sú 17 – 22 % pre oceľ and 20 – 30 % pre meď . Tlačenie nad tieto prahové hodnoty exponenciálne zvyšuje frekvenciu lámania drôtu a opotrebovanie matrice.

Mazanie: Rozhodujúce pre výkon stroja a kvalitu drôtu

Mazanie pri ťahaní drôtu má tri funkcie: zníženie trenia medzi drôtom a matricou, odstránenie tepla generovaného deformáciou a trením a zabránenie zvárania alebo odierania medzi povrchom drôtu a materiálom matrice. Nesprávne mazanie je jedinou najčastejšou príčinou predčasného zlyhania lisovnice, nadmerného lámania drôtu a nízkej kvality povrchu.

• Suché lubrikanty (mydlové prášky): Stearan sodný a stearan vápenatý sú najbežnejšie suché mazivá na ťahanie oceľového drôtu. Drôt je vopred potiahnutý vápennou alebo bóraxovou nosnou vrstvou, ktorá reaguje s mydlom za vzniku filmu zinkového mydla na rozhraní matrice. Účinné pri lámaní tyčí a stredne veľkých drôtov, ale nevhodné pre jemné drôty.
• Mokré mazivá (emulzie a čisté oleje): Pre stroje na ťahanie za mokra sú štandardné emulzie na vodnej báze obsahujúce syntetické mazacie prísady. Koncentrácia sa zvyčajne udržiava medzi 3 % a 10 % objemu s pH kontrolovaným medzi 8,5 a 9,5, aby sa zabránilo rastu baktérií a korózii. Čisté oleje (neemulgované) sa používajú na špecifické aplikácie z nehrdzavejúcej ocele a špeciálnych zliatin.
• Kovové povlaky: V prípade ocele s veľmi vysokým obsahom uhlíka (pneumatikový kord, PC lanko) je tyč pred ťahaním potiahnutá mosadzou alebo zinkom galvanickým pokovovaním alebo žiarovým patentovaním. Tieto kovové povlaky pôsobia ako tuhé nosiče maziva a počas ťahania sa spotrebúvajú, pričom sa na rozhraní lisovnice ukladá tenký mazací film.

Kľúčové faktory pri výbere stroja na ťahanie drôtu

Nákup alebo špecifikácia stroja na ťahanie drôtu vyžaduje zosúladenie viacerých technických parametrov s vašimi výrobnými požiadavkami. Toto sú faktory, ktoré majú najväčší vplyv na kvalitu výstupu, prevádzkové náklady a návratnosť investícií:

Rozsah materiálu a drôtu

Pred hodnotením akéhokoľvek stroja definujte rozsah vstupných a výstupných priemerov. Stroj optimalizovaný na ťahanie medeného jemného drôtu nie je vhodný na lámanie oceľových tyčí a naopak. Ak váš produktový rad pokrýva široké okno – napríklad 5 mm až 0,3 mm – pravdepodobne budete potrebovať dva stroje v sérii a nie jednu jednotku.

Výkon motora a sila ťahu

Sila ťahania je úmerná ploche prierezu drôtu, medze klzu materiálu a celkovej redukcii plochy na jeden priechod. Poddimenzovaný výkon motora vedie k zastaveniu ťahu a nadmernému pretrhnutiu drôtu; predimenzovanie plytvá kapitálom a energiou. Pre stredné stroje s oceľovým drôtom, ktoré spracovávajú drôt s priemerom 1 až 3 mm, sa inštalovaný výkon motora zvyčajne pohybuje od 15 kW až 75 kW na blok ťahania v závislosti od počtu prechodov a rýchlosti ťahania.

Ovládanie rýchlosti a synchronizácia

Vo viacprechodových strojoch musí byť rýchlosť každého navijaka presne synchronizovaná, aby sa medzi prechodmi udržalo správne spätné napätie. Použitie moderných strojov pohony s premenlivou frekvenciou (VFD) s reguláciou napätia v uzavretej slučke na každom bloku, čo umožňuje automatické prispôsobenie zmenám predĺženia drôtu. Staršie stroje používajú mechanické rýchlostné pomery, ktoré vyžadujú manuálne ladenie pri zmene akosti drôtu alebo rozvrhu lisovníc.

Možnosť priameho žíhania

Pri ťahaní medeného a hliníkového drôtu kontinuálne inline žíhanie – prechod hotového drôtu cez krátku odporovú ohrievaciu zónu pred navíjacou cievkou – obnovuje ťažnosť bez samostatného cyklu žíhania v peci. Inline žíhanie môže eliminovať celý samostatný krok spracovania , čo výrazne znižuje čas prípravy a náklady na energiu na kilogram vyrobeného drôtu. Overte, či je výstupná rýchlosť stroja kompatibilná s tepelným pobytom potrebným na primerané žíhanie vašej cieľovej zliatiny.

Detekcia prerušenia a automatický reštart

Pretrhnutie drôtu je nevyhnutnou súčasťou operácií ťahania, najmä na strojoch s jemným drôtom pracujúcim pri vysokej rýchlosti. Vplyv prestávky na náklady do značnej miery závisí od toho, ako rýchlo sa stroj zastaví a ako rýchlo môže operátor znovu navliekať a reštartovať. Moderné stroje zahŕňajú optické alebo kontaktné detektory rozbitia ktoré zastavia stroj v priebehu milisekúnd po prerušení a pri niektorých modeloch môžu automaticky znovu navliecť a reštartovať bez zásahu operátora. Na vysokorýchlostnom stroji s jemným drôtom, ktorý beží rýchlosťou 40 m/s, sa môže obnoviť skrátenie času opätovného navliekania z 15 minút na 2 minúty stovky hodín výroby ročne na jednom stroji.

Bežné problémy s ťahaním drôtov a ich hlavné príčiny

Diagnostická znalosť bežných problémov s výkresmi znižuje prestoje a odpad. Väčšina defektov má pôvod v jednom z troch zdrojov: stav matrice, zlyhanie mazania alebo nekonzistentnosť materiálu.

• Časté prerušenia drôtu: Najčastejšie spôsobené nadmernou redukciou na jeden prechod, opotrebovanými alebo prasknutými lisovníkmi, nedostatočným mazaním alebo tvrdými miestami na vstupnej tyči v dôsledku segregácie alebo nesprávnej praxe valcovne. Najprv skontrolujte stav matrice a potom skontrolujte plán redukcie.
• Povrchové ryhy alebo čiary: Označuje opotrebovanie matrice, kontamináciu povrchu matrice alebo poruchu maziva. Vymeňte matricu a prepláchnite mazací systém. Bodovanie, ktoré sa ponechá neadresované, sa rozšíri do dolných lisovníc a znehodnotí celú dĺžku produktu.
• Variácia priemeru pozdĺž drôtu: Môže to byť spôsobené kolísaním napätia (skontrolujte kalibráciu VFD a stav povrchu navijaka), opotrebovanými ložiskovými zónami v matrici alebo nekonzistentným priemerom vstupnej tyče.
• Nadmerná tvorba tepla: Poukazuje na nedostatočné mazanie, nadmernú rýchlosť ťahania pre chladiacu kapacitu mazacieho systému alebo zníženie na jeden prechod presahujúce tepelnú toleranciu materiálu. Teplota medeného drôtu na výstupe z matrice by mala vo všeobecnosti zostať nižšia 150 °C aby sa zabránilo oxidácii povrchu.
• Problémy s navíjaním alebo odlievaním na cievke: Zvyškové napätie z procesu ťahania môže spôsobiť vyskočenie drôtu z cievky alebo vytvorenie nekonzistentných zvitkov. Toto zvyčajne vyrieši nastavenie spätného napätia na konečnom navijaku alebo pridanie vyrovnávacieho valca pred navíjacou cievkou.
