EnČo je kresliaci drôt?
Ťažný drôt je proces redukcie kovovej tyče alebo drôtu na menší priemer ťahaním cez sériu kužeľových lisovníc pod napätím. Výsledkom je drôt s užšími rozmerovými toleranciami, zlepšenou povrchovou úpravou a zlepšenými mechanickými vlastnosťami v porovnaní s pôvodnou tyčou. Tento proces spracovania za studena je základom pri výrobe medených elektrických drôtov, oceľových káblov, hliníkových vodičov, pružín z nehrdzavejúcej ocele a nespočetných ďalších produktov používaných v stavebníctve, automobilovom priemysle, elektronike a telekomunikáciách.
V praxi to znamená, že oceľovú tyč s priemerom 6,5 mm je možné ťahať nadol až na 0,10 mm postupnými prechodmi, čím sa dosiahne celková redukcia plochy presahujúca 99 %. Tento proces funguje, pretože kov je ťažný - plasticky sa deformuje bez lámania, keď je ťahaný cez matricu pod kontrolovaným uhlom a rýchlosťou.
Ako funguje proces ťahania drôtu krok za krokom
Proces ťahania drôtu sa riadi presne definovanou sekvenciou, ktorá premieňa surový tyčový materiál na hotový drôt s presnými špecifikáciami:
- Príprava tyče: Vstupná tyč (zvyčajne 5,5–13 mm) sa čistí kyslým morením alebo mechanickým odstraňovaním okovín, aby sa odstránili okoviny a oxidy, ktoré by poškodzovali matrice.
- Ukazovanie: Jeden koniec tyče je skosený (špicatý), takže môže byť prevlečený cez prvú matricu a uchopený ťažným blokom.
- mazanie: Drôt prechádza cez mazací box (suchý mydlový prášok, olejová emulzia alebo mokré mazivo), aby sa znížilo trenie a opotrebovanie matrice.
- Kresba kociek: Drôt sa ťahá cez kalenú matricu – typicky karbid volfrámu pre ťažké veľkosti a polykryštalický diamant (PCD) pre jemný drôt – čím sa plocha prierezu zmenšuje o 10-30 % na jeden priechod.
- Stredné žíhanie (ak je potrebné): Po výraznej práci za studena sa drôt zmäkčí v peci (600–900 °C pre oceľ), aby sa obnovila ťažnosť pred ďalším ťahaním.
- Spoolovanie: Hotový drôt sa navíja na cievky alebo cievky pri kontrolovanom napätí na prepravu alebo následné spracovanie.
Každý prechod matricou spevňuje kov, čím sa zvyšuje pevnosť v ťahu. Drôt z ocele s vysokým obsahom uhlíka ťahaný na 2 mm, napríklad, môže dosiahnuť pevnosť v ťahu 1 800–2 200 MPa — oveľa vyššie ako 600 – 900 MPa pôvodnej tyče valcovanej za tepla.
Čo je stroj na ťahanie drôtu?

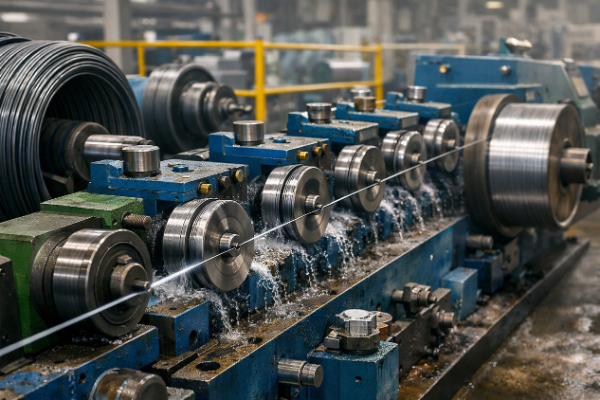

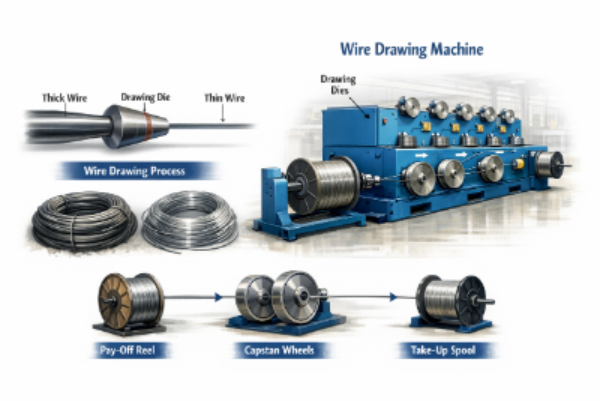

Stroj na ťahanie drôtu je priemyselné zariadenie, ktoré mechanizuje a automatizuje proces ťahania, ťahaním drôtu cez jednu alebo viacero lisovníc pri kontrolovaných rýchlostiach pomocou motorizovaných navijakov alebo ťahacích blokov. Moderné stroje siahajú od blokov s jednou zápustkou používaných na ťažké lámanie prútov až po stroje na nepretržité ťahanie jemného drôtu s 25 zápustkami, ktoré sú schopné vyrábať drôt tenší ako ľudský vlas pri rýchlostiach presahujúcich 3 000 m/min.
Stroje na ťahanie drôtu sú kategorizované podľa materiálu (oceľ, meď, hliník), rozsahu priemerov drôtu, počtu ťahov (zápustiek) a konfigurácie pohonu. Výber správneho typu stroja priamo určuje produktivitu, kvalitu drôtu a spotrebu energie.
Hlavné typy strojov na ťahanie drôtu
Rôzne aplikácie vyžadujú rôzne konfigurácie stroja. V tabuľke nižšie sú zhrnuté najbežnejšie typy:
| Typ stroja | Počet kociek | Typický rozsah priemeru | Spoločná aplikácia |
|---|---|---|---|
| Bull Block s jednou matricou | 1 | 6-20 mm | Ťažká porucha tyče, oceľové tyče |
| Kontinuálny stroj s viacerými matricami | 4–25 | 0,5–6 mm | Klince, drôtené pletivo, všeobecné oceľové drôty |
| Stroj na jemný medený drôt | 10–30 | 0,05–1,5 mm | Elektrické vodiče, magnetický drôt |
| Ultra jemný drôtený stroj | 20-40 | 0,01–0,08 mm | Lekárske prístroje, spojovací drôt, senzory |
| Stroj na mokré ťahanie | Až do 30 | 0,10–2,0 mm | Oceľový kord s vysokým obsahom uhlíka, pružinový drôt |
Stroje na ťahanie za sucha vs
Metóda mazania rozdeľuje stroje do dvoch veľkých skupín. Stroje na suché ťahanie používajte práškové lubrikanty (mydlo, vápno, bórax) a sú štandardné pre oceľový drôt s priemerom do 0,5 mm. Stroje na mokré ťahanie ponorte matrice aj valce do emulzie olej-voda, čo umožňuje jemné a ultrajemné ťahanie drôtu pri veľmi vysokých rýchlostiach s vynikajúcim chladením a životnosťou matrice.
Kľúčové komponenty stroja na ťahanie drôtu
Pochopenie anatómie stroja pomáha operátorom riešiť problémy a optimalizovať výkon:
- Kresliarska kocka: Hlavný nástroj — hrot (karbid volfrámu alebo PCD diamant) namontovaný v oceľovom plášti. Geometria lisovnice (typický uhol nábehu 6–15°, dĺžka ložiska) určuje kvalitu deformácie a životnosť lisovnice.
- Ťažný hriadeľ/blok: Rotujúci bubon, ktorý aplikuje napätie na ťahanie drôtu cez matricu. Priemer a povrchová úprava ovplyvňujú ovíjanie a skĺznutie drôtu.
- Výplatný stojan: Drží a ovláda podávaciu cievku, pričom udržuje správne zadné napätie, aby sa zabránilo zrúteniu cievky alebo zauzleniu drôtu pri vstupe.
- Systém mazania: Die boxy pre suché stroje alebo recirkulačná nádrž na emulziu s filtráciou pre mokré stroje. Znečistené mazivo spôsobuje povrchové chyby a zlomenie drôtu.
- Navíjanie/spooler: Navíja hotový drôt na cievky alebo cievky pri kontrolovanom napätí. Presné posúvanie zaisťuje rovnomerné navíjanie vrstvy.
- Systém pohonu: Pohony striedavého prúdu s premenlivou frekvenciou (VFD) umožňujú presné riadenie otáčok navijaka a synchronizáciu otáčok naprieč viacerými ťažnými blokmi, čo je dôležité pre zabránenie pretrhnutiu drôtu.
- Chladiaci systém: Vodou chladené navijaky alebo držiaky matrice odvádzajú teplo generované deformáciou a trením, čím chránia vlastnosti drôtu a geometriu matrice.
Dizajn matrice na ťahanie drôtu a zmenšenie plochy
Matrica je najdôležitejším spotrebným materiálom pri ťahaní drôtu. Jeho geometria riadi účinnosť deformácie, kvalitu povrchu a mechanické vlastnosti drôtu.
Die zóny
Štandardná ťažná matrica má štyri odlišné zóny:
- Vstupná/zvonková zóna: Vedie drôt do matrice bez ostrého kontaktu.
- Zóna priblíženia/zníženia: Uhlový povrch (typicky 2α = 12–24° celkový uhol pre oceľ), na ktorom dochádza k skutočnému zmenšeniu priemeru.
- Ložisková/pevninová zóna: Krátka paralelná časť, ktorá dimenzuje drôt na konečný priemer a zlepšuje zaoblenie. Typická dĺžka je 25–35 % priemeru výstupu.
- Výstupná/odľahčená zóna: Zabraňuje ryhovaniu drôtu na výstupe a uľahčuje odstraňovanie mazacieho filmu.
Zníženie plochy na prejazd
Zníženie plochy (r) sa vypočíta takto: r = (A₀ − A₁) / A₀ × 100 % kde A0 je vstupný prierez a A1 je výstupný prierez. Typické hodnoty sú:
- Mäkká meď a hliník: 20 – 35 % na jeden priechod
- Nízkouhlíková oceľ: 15 – 25 % na jeden priechod
- Vysoko uhlíková alebo nehrdzavejúca oceľ: 10 – 18 % za prechod
- Ultra jemný drôt (vzácne kovy): 5 – 12 % za prechod
Nadmerná redukcia na jeden priechod zvyšuje riziko defektov v strede prasknutia a zlomenia drôtu, najmä v materiáloch s vysokým obsahom uhlíka.
Rýchlosť stroja na ťahanie drôtu a výrobný výkon
Rýchlosť stroja je jedným z najdôležitejších parametrov ovplyvňujúcich produktivitu a kvalitu drôtu. Rýchlosť ťahania sa výrazne líši v závislosti od materiálu a veľkosti drôtu:
| Materiál | Konečný priemer | Typická rýchlosť kreslenia |
|---|---|---|
| Nízkouhlíková oceľ | 2-5 mm | 3–15 m/s |
| Oceľová šnúra s vysokým obsahom uhlíka | 0,15–0,40 mm | 20-40 m/s |
| Meď (stredný drôt) | 0,5–2,0 mm | 10–25 m/s |
| Meď (jemný drôt) | 0,05–0,2 mm | 30–50 m/s |
| Hliník (elektrický) | 1-4 mm | 8-20 m/s |
Vysokorýchlostné stroje vyžadujú proporcionálne pokročilé materiály mazania, chladenia a matrice, aby sa zachovala konzistentná kvalita. Zvýšenie rýchlosti len o 20 % bez adekvátneho chladenia môže zvýšiť teplotu matrice o 80–120 °C , rýchlo sa zrýchľujúce opotrebovanie.
Bežné chyby ťahania drôtov a ako im predchádzať
Dokonca aj dobre udržiavané stroje môžu produkovať chybný drôt, ak sa parametre procesu posunú. Rozpoznanie príčin chýb urýchľuje nápravné opatrenia:
- Zlomenie drôtu: Najčastejšie spôsobené nadmerným znížením na jeden prechod, opotrebovanými alebo nesprávne dimenzovanými matricami, povrchovými švami na vstupnej tyči alebo nedostatočným mazaním. Miera zlomov nad 1 zlom na tonu signalizuje systémový problém.
- Variácia priemeru (ovalita): Vyplýva to z opotrebovanej ložiskovej zóny lisovnice, nerovnomerného napnutia vretena alebo vibrácií. Drôt medeného magnetu s oválnosťou nad 0,5 % spôsobuje poruchy izolácie v motoroch.
- Povrchové škrabance a švy: Spôsobené zárezmi v matrici, kontaminovaným mazivom alebo úlomkami v matrici. Kritické pre drôt z nehrdzavejúcej ocele a lekárskeho drôtu.
- Stredové praskliny (trhliny v tvare šípky): Vnútorné lomy neviditeľné na povrchu, spôsobené vysokými uhlami matrice v kombinácii s nízkou redukciou. Zvlášť nebezpečné v predpätých betónových lankových drôtoch.
- Prasknutie zo zvyškového napätia: Nadmerná práca za studena bez medzižíhania vytvára vysoké vnútorné napätia, ktoré spôsobujú oneskorené praskanie vo zvitkoch po ťahaní.
Materiály bežne spracovávané strojmi na ťahanie drôtu
Stroje na ťahanie drôtu spracovávajú široké spektrum kovov, z ktorých každý má odlišné výzvy:
- Nízkouhlíková oceľ (≤ 0,10 % C): Používa sa na klince, pletivo, ostnatý drôt a všeobecné strojárstvo. Vysoká ťažnosť umožňuje veľké zníženie na jeden priechod.
- Oceľ s vysokým obsahom uhlíka (0,60 – 0,95 % C): Používa sa na pružinový drôt, pätku pneumatiky, PC prameň a laná. Vyžaduje prísnu kontrolu patentovania (tepelného spracovania) pred ťahaním, aby sa dosiahla požadovaná mikroštruktúra.
- Nerezová oceľ: Pracovné tuhnutie veľmi rýchlo; vyžaduje časté žíhanie a špeciálne mazivá (chlórované oleje alebo oxalátový náter).
- Meď a zliatiny medi: Najväčší objem neželezného ťahaného drôtu na svete. Mäkká meď nevyžaduje žiadne medziprechodové žíhanie pre mierne redukcie, ale musí byť žíhaná, aby sa zachovala vodivosť pre elektrické triedy.
- Hliník a zliatiny hliníka: Kreslené pre nadzemné elektrické vedenia (vodiče AAC, AAAC, ACSR) a stavebné drôty. Nízka pevnosť vyžaduje jemnejšie uhly matrice a starostlivú kontrolu napätia.
- Volfrám a molybdén: Kreslené pre vlákna žiaroviek a vysokoteplotné aplikácie; vyžaduje ťahanie pri zvýšenej teplote a diamantové matrice.
Výber stroja na ťahanie drôtu: kľúčové faktory na vyhodnotenie
Nákup alebo špecifikácia stroja na ťahanie drôtu zahŕňa viac ako len zodpovedajúci rozsah priemerov. Pred vykonaním dôkladne vyhodnoťte tieto parametre:
- Maximálna ťažná sila (kN): Musí prekročiť medzu klzu prierezu drôtu na prvom výstupe matrice. Poddimenzované stroje zlomia drôt alebo sa zablokujú pri zaťažení.
- Počet ťahov: Viac priechodov umožňuje jemnejší konečný priemer a lepšiu distribúciu práce na matricu, ale zvyšuje stopu stroja a kapitálové náklady.
- Typ pohonu a ovládanie: Striedavé pohony riadené VFD poskytujú plynulé zvyšovanie rýchlosti a synchronizáciu. Staršie systémy klznej spojky sú náchylné na napínacie hroty, ktoré lámu jemný drôt.
- Chladiaci výkon: Overte, či chladenie navijaka a chladenie maziva dokáže udržať teploty v rámci limitov pri maximálnej výrobnej rýchlosti.
- Čas výmeny matrice: Na stroji s viacerými matricami, ktorý vyrába 3 mm oceľový drôt rýchlosťou 10 m/s, predstavuje 10-minútová výmena matrice približne 6 000 m stratenej produkcie . Rýchlovýmenné držiaky matrice výrazne skracujú prestoje.
- Automatizácia a monitorovanie: Moderné stroje obsahujú laserové meradlá priemeru, snímače napätia a ovládacie prvky PLC, ktoré detegujú zlomy a posun parametrov v reálnom čase, čím sa znižuje miera šrotu o 15–30 % v porovnaní s ručne monitorovanými strojmi.
Ťahanie drôtu vs. iné procesy tvárnenia kovov
Ťahanie drôtu sa niekedy zamieňa so súvisiacimi procesmi. Pochopenie rozdielov objasňuje, kedy sa každá metóda používa:
- Ťahanie drôtu vs. vytláčanie: Pri extrúzii sa kov pretláča cez matricu; pri kreslení sa ťahá. Kreslenie poskytuje lepšiu rozmerovú presnosť a pracovné spevnenie; extrúzia je výhodná pre neťažné zliatiny a duté profily.
- Ťahanie drôtu vs. valcovanie: Valcovanie využíva kompresiu medzi valcami, vhodné pre ploché výrobky a veľké tyče. Kreslenie sa uprednostňuje pre okrúhly drôt s priemerom menším ako 8 mm, kde zadržiavanie v matrici zaisťuje presné zaoblenie.
- Ťahanie drôtu vs. kovania: Kovanie používa na zmenšenie priemeru radiálne údery kladivom, ktoré sa uprednostňujú pri kužeľových výrobkoch alebo materiáloch citlivých na ťahové napätie počas ťahania matricou.
Na výrobu dlhých dĺžok drôtu s úzkou toleranciou priemeru (± 0,005 mm dosiahnuteľné na jemnej medi), ťahanie drôtu cez progresívne matrice zostáva najefektívnejšou a cenovo najefektívnejšou dostupnou metódou tvárnenia za studena.
